Предназначен для контроля и регулирования температур во взрывоопасных зонах
Электронный термостат ICEFREE Ex – первый специализированный прибор отечественного производства на рынке систем управления электрическим обогревом.

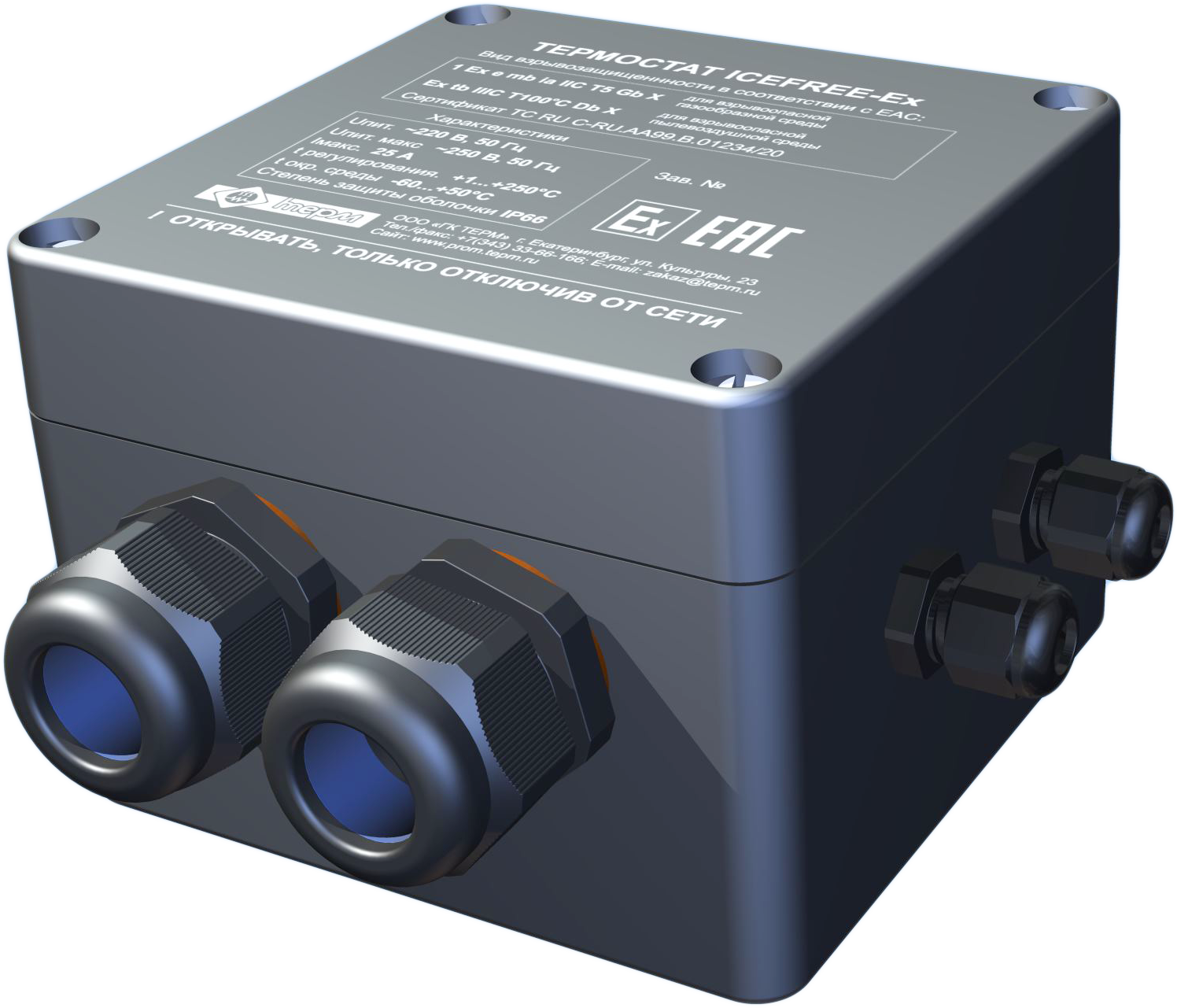

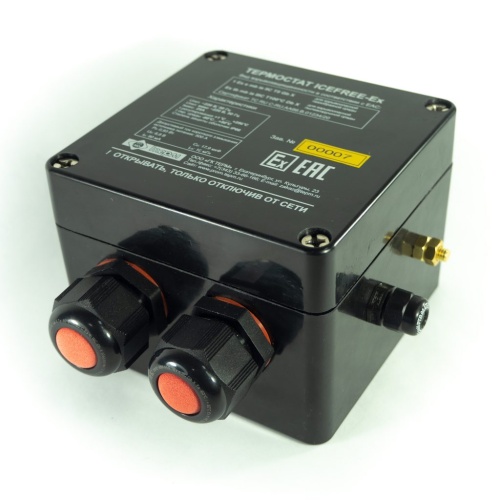

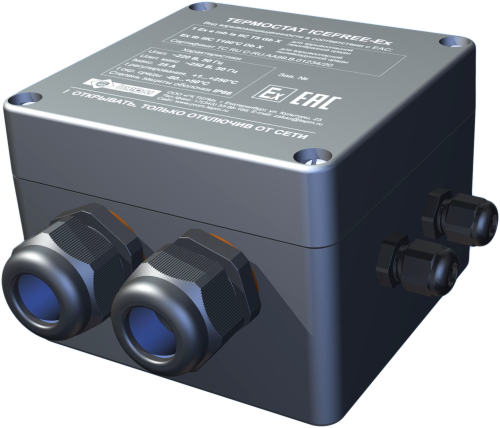

ICEFREE-Ex — взрывозащищённый термостат, предназначенный для управления распределением электроэнергии на нагревательный кабель с целью автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор.
Термостат предназначен для автоматического поддержания температуры в интервале:
+1…+180 °С. (для датчиков типа ТСМ 50М и 100М)
+1…+250 °С. (для датчиков типа ТСП 50П и Pt100)
Типы поддерживаемых датчиков:
-ТСМ 50М (W100 = 1,428, α = 0,00428 °С-1)
-ТСМ 100М (W100 = 1,428, α = 0,00428 °С-1)
-ТСП 50П (W100 = 1,391, α = 0,00391 °С-1)
-ТСП Pt100 (W100 = 1,385, α = 0,00385 ° С-1)
Для всех типов датчиков 3-проводная схема подключения. Термопреобразователи должны применяться во взрывозащищенном исполнении.

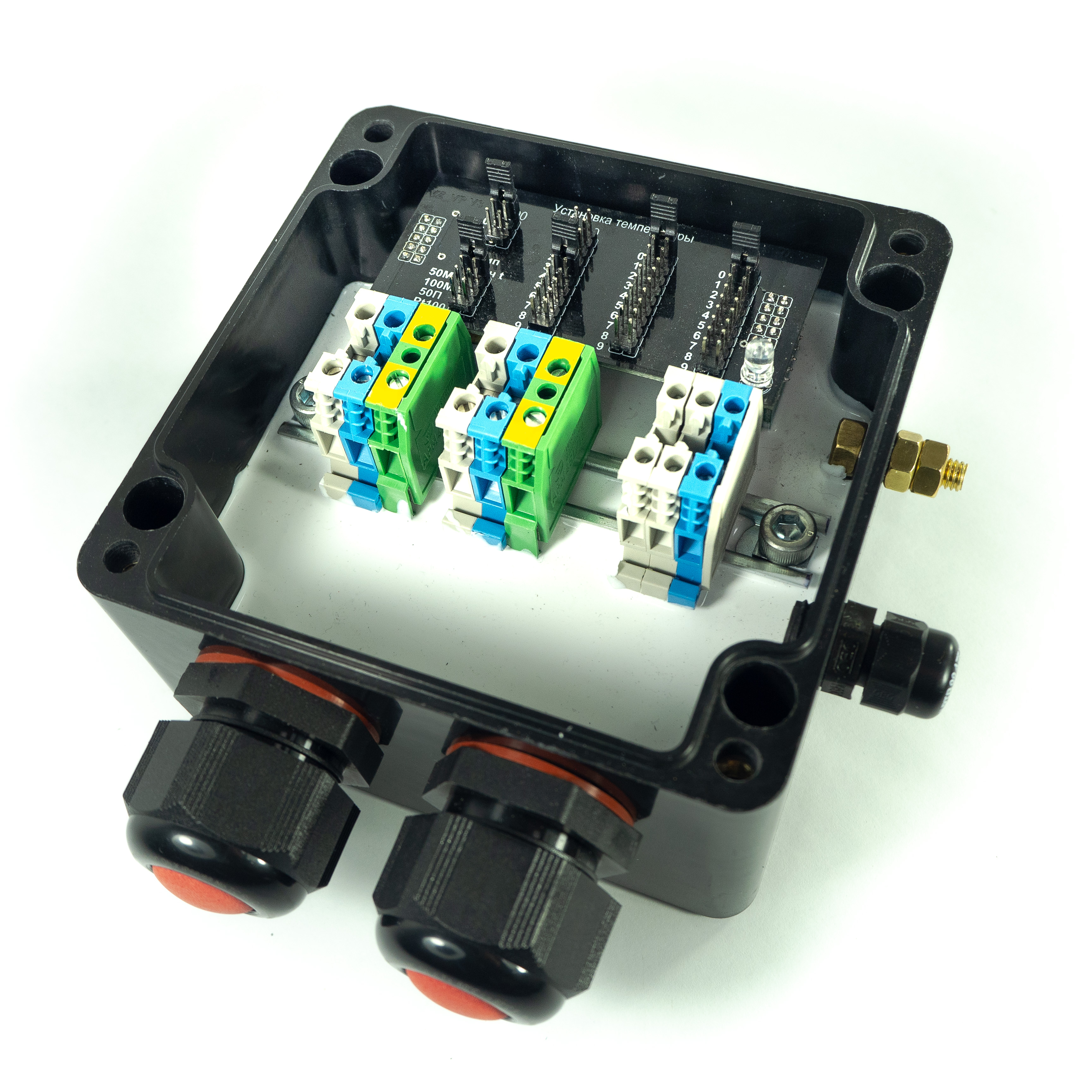

Прибор имеет в своём составе встроенный модуль искрозащиты, что позволяет подключать датчики, установленные во взрывоопасной зоне, без дополнительного оборудования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ICEFREE-Ex
| Номинальное напряжение питания | 220 В ±10%, 50 Гц |
| Ток потребления термостата, не более А | 0,01 |
| Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013) | IP66 |
|
Максимальный ток коммутации
Максимальное напряжение коммутации реле «сухой контакт» Максимальный ток коммутации реле «сухой контакт» |
25 А
250 В 5 А |
| Количество каналов регулирования | 1 |
| Температура регулирования | +1…+250 ºС |
| Точность поддержания температуры | ± 1 ºС |
| Кабельный ввод для датчиков | PG7 |
| Допустимый диаметр кабеля датчиков | 3,5-6,5 мм |
| Кабельные ввода силового и нагрев-х кабелей | M-25 |
| Допустимый диаметр силового и нагрев-х кабелей | 13-18 мм |
| Максимальное удаление датчика | 100 м |
| Рекомендуется использовать 4-х жильный контрольный экранированный кабель | не менее 1,5 мм2 |
Условия эксплуатации:
— температура окружающей среды от -60 до +50ºС
(если температура окружающей среды ниже -40 градусов, то холодный старт прибора может занять некоторое время (1-2мин))
— относительная влажность 85%
Габаритные размеры, мм 145 х 155 х 93
Масса не более, кг. 1,5
МАРКИРОВКА И ТИП ВЗРЫВОЗАЩИТЫ

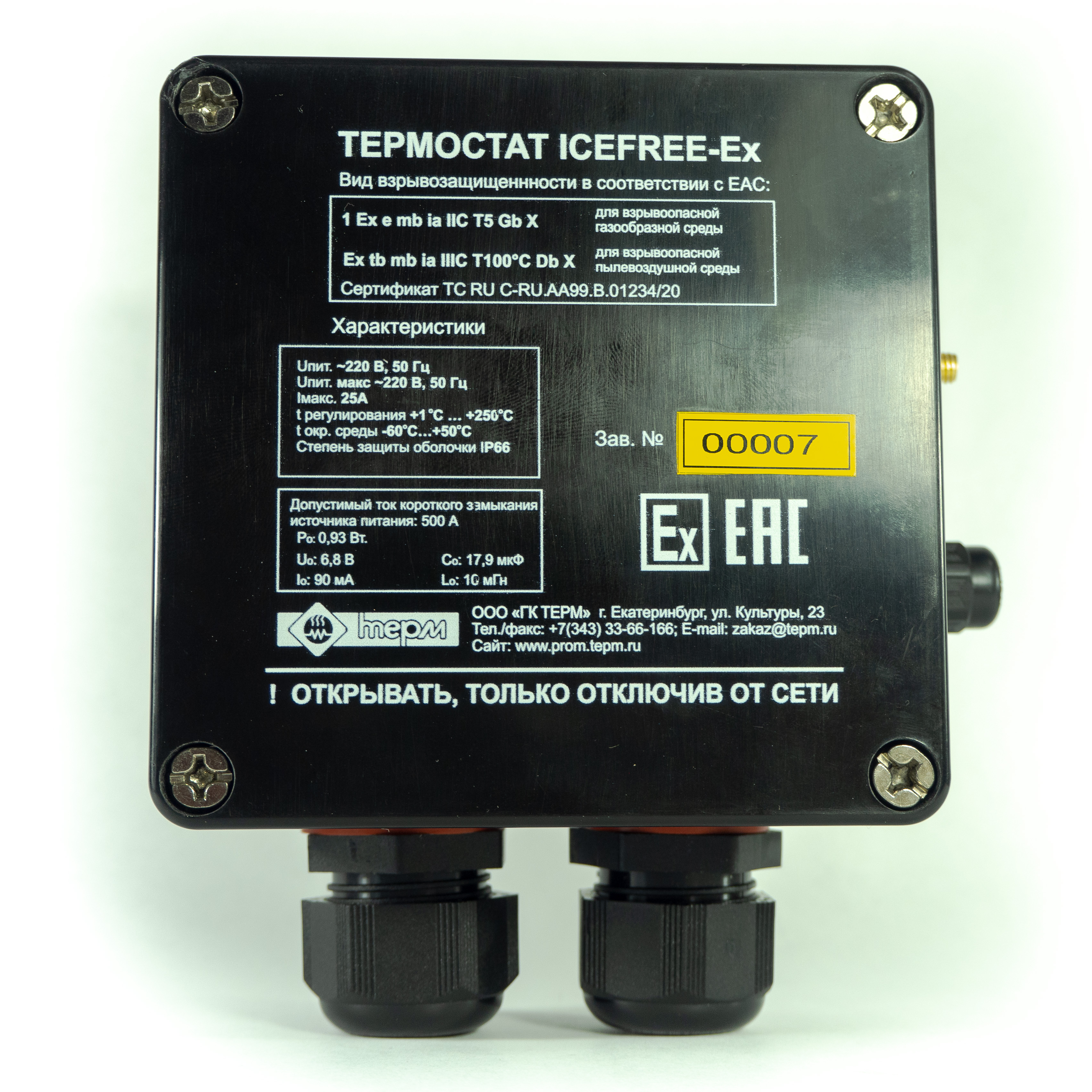

Маркировка взрывозащиты для ICEFREE-Ex:
1 Ex e mb ia IIC T5 Gb X для взрывоопасной газообразной среды
Ex tb mb ia IIIC T100oC Db X для взрывоопасной пылевоздушной среды
ICEFREE Ex является альтернативой электронным термостатам Raychem RAYSTAT-EX-03, Raychem RAYSTAT-EX-04, RAYCHEM ETS-05,
ICEFREE Ex, в ряде случаев, может заменить немецкий цифровой универсальный блок Bartec DEPU, представленный на рынке по значительно более высокой стоимости.
ICEFREE Ex является прямой альтернативой и заменой следующим приборам: капиллярный термостат exTHЕRM-AT (JUMO), предохранительное устройство контроля температуры BSTW II (BARTEC), капиллярный термостат STW II (Bartec).
