Терморегулятор позволяет управлять системами обогрева, как непосредственно с сенсорного дисплея прибора, так и используя приложение MCS 350 (iOS и Android), установленное на смартфон.

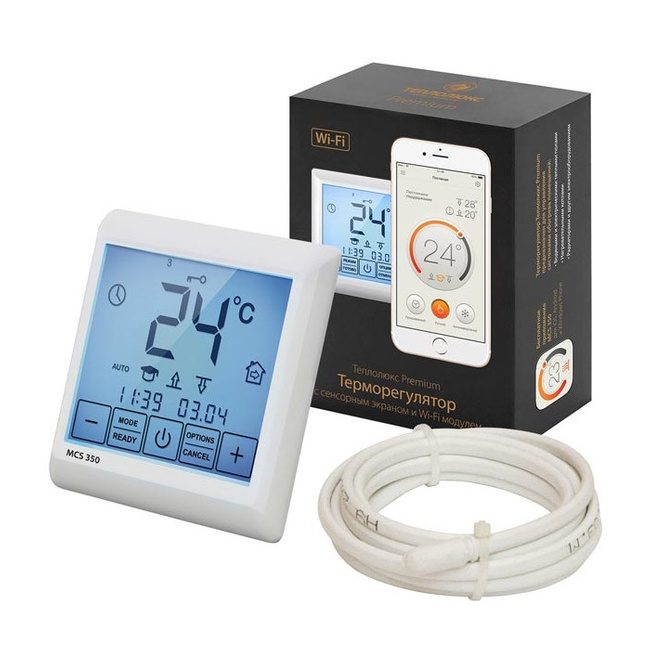

Терморегулятор MCS 350 предназначен для управления системами обогрева помещений:
- водяными* и электрическими теплыми полами;
- нагревательными котлами;
- радиаторами и другим электрооборудованием.
Терморегулятор MCS 350 позволяет управлять системами обогрева, как непосредственно с сенсорного дисплея прибора, так и используя приложение MCS 350, установленное на смартфон. Дистанционное управление обогревом пола осуществляется по сети Wi-Fi напрямую со смартфона с установленным приложением MCS 350 или через домашний Wi-Fi роутер.
Вы можете включить в Вашу домашнюю сеть до 32-х терморегуляторов MCS 350. Терморегулятор обеспечивает управление по двум датчикам температуры: пола и воздуха, как одновременно, так и по отдельности (входят в комплект поставки).
Терморегулятор поддерживает комфортную температуру обогреваемой поверхности и обеспечивает рациональный расход электроэнергии.
Особенности:
- Wi-Fi модуль для управления со смартфона
- Бесплатное приложение на русском языке
- Сенсорное управление
- Программирование 24/7
- 2 датчика температуры: встроенный и выносной
- Статистика энергопотребления
- Автоматическая блокировка сенсорной клавиатуры
Как работает

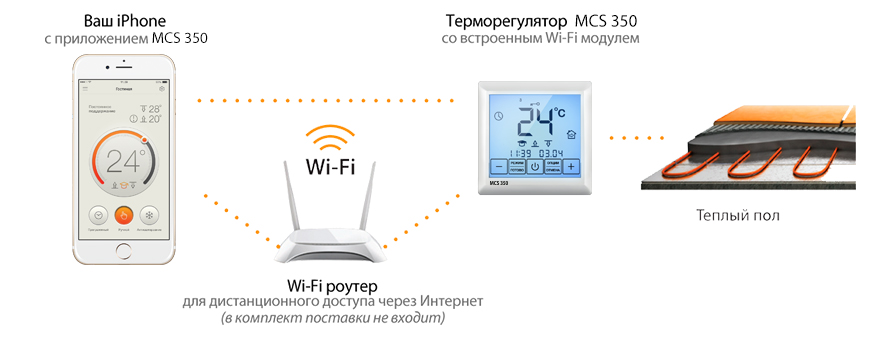

Дистанционное управление обогревом пола осуществляется по сети Wi-Fi напрямую со смартфона с установленным приложением MCS 350 или через домашний Wi-Fi роутер. Wi-Fi роутер в комплект поставки терморегулятора не входит.
Применение регулятора для управления системами обогрева и отопления
Терморегулятор и приложение для мобильных устройств MCS 350 позволяют удаленно управлять широким спектром электрооборудования: нагревательными котлами, радиаторами, водяными теплыми полами и др.
Терморегулятор и приложение для мобильных устройств MCS 350 позволяют удаленно управлять широким спектром электрооборудования: нагревательными котлами, радиаторами, водяными теплыми полами и др. Терморегулятор может осуществлять управление водяными тёплыми полами, при использовании термоголовки нормально закрытого типа с управлением 220 В.
Теплолюкс Premium может управлять различными электроприборами. Важно, чтобы к контактам, управляющим нагрузкой, подавалась мощность, не превышающая паспортные данные. Для приборов, выпускаемых нашей компанией, максимальная мощность, которые они могут коммутировать напрямую, составляет 3,5 кВт при напряжении 220 В (максимальный ток нагрузки 16 А).

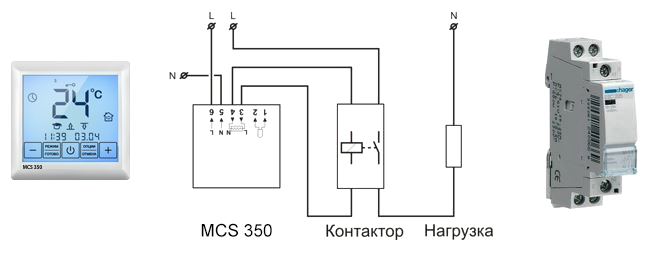

Для того, чтобы управлять более мощным оборудованием существуют специальные реле (готовые модули на DIN-рейку) которые управляются малыми токами, но способны коммутировать мощную нагрузку, намного превышающую 3,5 кВт. Такие реле называются магнитный пускатель или контактор. Схема подключения через контактор выглядит следующим образом:
Подключения к сети должны быть защищены соответствующими автоматическими выключателями.
Такая схема является типовой для управления котлами, мощными радиаторами, большими группами систем кабельного обогрева и другими потребителями.
Для подключения терморегулятора к электроприборам, мощностью более 3,5 кВт, можно использовать низковольтное оборудование, например, 1-полюсный контактор на 25 А. Терморегулятор MCS 350 и приложение для мобильных устройств MCS 350 можно также использовать для управления системами водяного теплого пола.
В системах водяного пола имеется распределительный узел («гребенка»), к которому подключены трубы подачи горячей воды и нагревательные трубки, уложенные под напольное покрытие.
Горячая вода подается на распределительный узел, и далее в нагревательные трубки, через термоголовку-клапан, который открывает или закрывает подачу горячей воды в узел по принципу смесителя. Сам клапан имеет только два состояния: «закрыт» и «открыт».
Терморегулятор MCS 350 можно подключить к системе водяного теплого пола при соблюдении следующих условий:
- термоголовка-клапан рассчитан на напряжение 220 В;
- термоголовка-клапан является «нормально закрытым» - при отсутствии напряжения перекрывает доступ горячей воды.
Для подключения клеммы «нагрузка» терморегулятора соединяются с выводами электромагнитной обмотки термоголовки-клапана.
При такой схеме подключения алгоритм работы системы будет следующим:
Если температура пола ниже заданной, терморегулятор подает напряжение через клеммы «нагрузка» на клапан. Клапан открывается, горячая вода поступает в систему и нагревает пол. Если температура пола превысила заданную (пол нагрелся), терморегулятор снимает напряжение с клемм «нагрузка» и с клапана. Клапан закрывается, подача горячей воды в систему прекращается, пол начинает остывать.
Необходимо отметить, что благодаря интеллектуальной схеме, терморегулятор Теплолюкс MCS 350 может заменить классический терморегулятор для электрических теплых полов большинства производителей, так как он распознает любые датчики температуры пола с любыми номиналами.
* - Терморегулятор можно подключить к нормально закрытому клапану (термоголовке), отвечающему за подачу горячей воды в контуры. Клапан должен быть рассчитан на напряжение 220 В. Клеммы «нагрузка» терморегулятора соединяются с выводами электромагнитной обмотки нормально закрытого клапана.
