Щиты управления на базе терморегуляторов предназначены для управления системами, мощность которых превышает максимально допустимую для терморегулятора (более 1,5 кВт) или оборудованием, имеющим 3-х фазное питание.
Щиты управления являются полностью готовым изделием. Каждое изделие содержит: автоматический выключатель, терморегулятор, магнитный пускатель (контактор), шину нейтрали, датчик температуры. Пользователю остается только подключить питание и нагрузку. Вся внутренняя коммутация выполнена в соответствии ПУЭ.
Цифровые терморегуляторы МПРТ-11 позволяют следить за текущей температурой в реальном времени. Приборы комплектуются терморезистором KTY-81-110, который позволяет измерять температуру от -40°С до +140°С . Возможна установка датчика ТХК (-200°С +600°С) или ТХА (-200°С +1100°С). Терморегуляторы МПРТ-11 позволяют эффективнее управлять нагрузкой за счет большого количества настроек, таких как:
- гистерезис регулировки температуры (разница между включением и отключением нагрузки);
- нижняя граница диапазона регулировки температуры;
- верхняя граница диапазона регулировки температуры;
- смещение измеряемой температуры, для более точной подстройки -прибора, например, можно установить на индикаторе 100°С, опустив датчик в кипящую воду и т.п.
- инверсия реле (управление охлаждением или нагревом).
По требованию заказчика могут быть произведены любые модификации, например, установка более мощных автоматических выключателей или пускателей, исполнение в металлических шкафах, изменение логики работы, установка иного управляющего прибора, например МПРТ-112Т или МПРТ-22 с дополнительными контакторами, установка дополнительного таймера.
Модификации:
Название | Макс. мощность | Питание | Макс. Нагрузка | Кол-во фаз | Кол-во модулей | Класс защиты |
---|---|---|---|---|---|---|

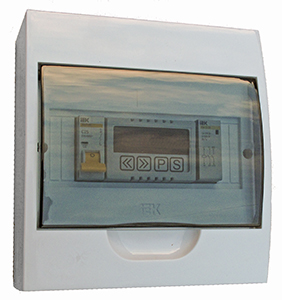

ШМ-2-25 IP41 | 5 кВт | 230 В | 25 А | 1 | 8 din | 41 IP |

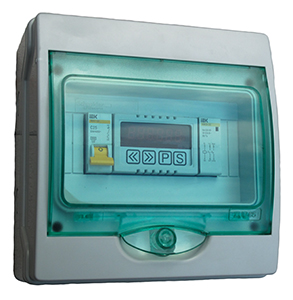

ШМ-2-25 IP65 | 5 кВт | 230 В | 25 А | 1 | 8 din | 65 IP |
ШМ-2-32 IP41 | 6.5 кВт | 230 В | 32 А | 1 | 8 din | 41 IP |
ШМ-2-32 IP65 | 6.5 кВт | 230 В | 32 А | 1 | 8 din | 65 IP |
ШМ-2-40 IP41 | 9 кВт | 230 В | 40 А | 1 | 8 din | 41 IP |
ШМ-2-40 IP65 | 9 кВт | 230 В | 40 А | 1 | 8 din | 65 IP |
ШМ-2-63 IP41 | 12 кВт | 230 В | 63 А | 1 | 8 din | 41 IP |
ШМ-2-63 IP65 | 12 кВт | 230 В | 63 А | 1 | 8 din | 65 IP |
ШМ-3-25 IP41 | 15 кВт | 380 В | 25 А | 3 | 12 din | 41 IP |
ШМ-3-25 IP65 | 15 кВт | 380 В | 25 А | 3 | 12 din | 64 IP |
ШМ-3-40 IP41 | 27 кВт | 380 В | 40 А | 3 | 12 din | 41 IP |
ШМ-3-40 IP65 | 27 кВт | 380 В | 40 А | 3 | 12 din | 65 IP |
ШМ-3-63 IP41 | 36 кВт | 380 В | 63 А | 3 | 12 din | 41 IP |
ШМ-3-63 IP65 | 36 кВт | 380 В | 63 А | 3 | 12 din | 65 IP |
