Предназначен для контроля и регулирования температур технологических трубопроводов во взрывоопасных зонах (зона 1 и зона 21).

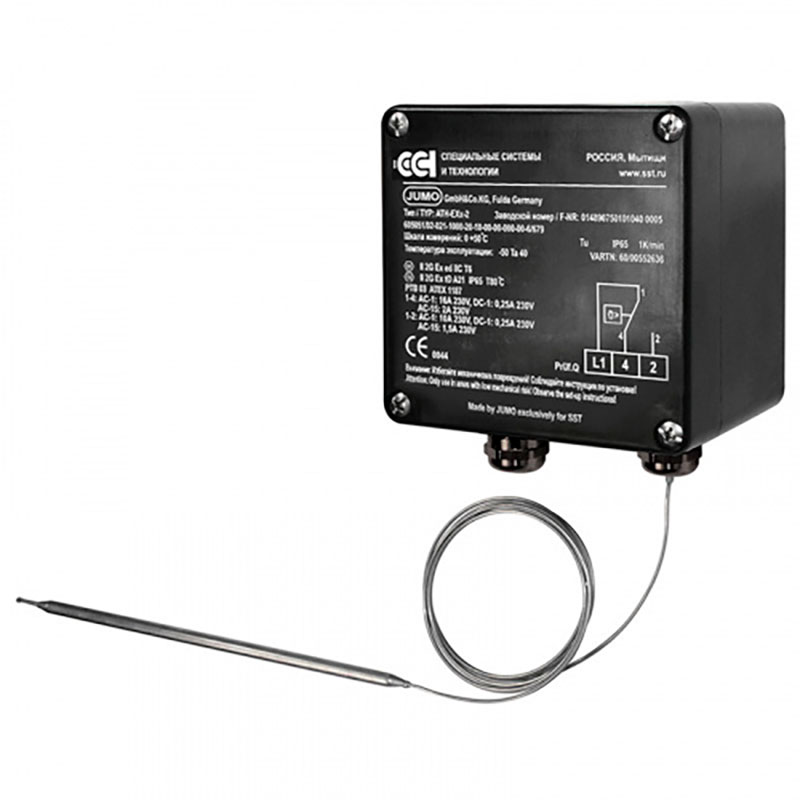

Термостат представляет собой реле и работает по принципу расширения газа и жидкости. Переключения перекидного контакта реле устройства осуществляются в пределах гистерезиса относительно установленной температуры поддержания.
Электрическим подключающим устройством служит микровыключатель (без дополнительного источника питания), расположенный внутри огнеупорного корпуса. Допускается вводить в термостат бронированные кабели с уплотнением по оболочке поверх брони.
Если температура у чувствительного элемента превышает установленное заданное значение, микровыключатель срабатывает через передаточный механизм и электрическая цепь размыкается или замыкается. Если температура падает ниже установленного заданного значения (дифференциала переключения), микровыключатель возвращается в исходное положение.
Напряжение питания
|
~ 220 В +10 % / -15 %, 50 Гц |
Максимальный ток реле управления
|
25А |
Температура эксплуатации
|
-55... +50 °C (стандартное исполнение), -60... +70 °C (специальное исполнение) |
Установка
|
накладной монтаж |
Количество каналов управления
|
1 |
Диапазон регулирования температуры
|
0 ... +190 °C |
Гистерезис
|
7 % |
Типы применяемых датчиков
|
Капилляр 1000 мм, нержавеющая сталь |
