Саморегулирующийся нагревательный кабель для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, в том числе во взрывоопасных зонах.
Саморегулирующийся кабель HSB — это отличное решение для защиты трубопроводов и резервуаров от замерзания. Изделие предназначено для поддержания температуры в заданных параметрах и может эксплуатироваться в опасных зонах.
Саморегулирующийся греющий кабель HSB обладает следующими преимуществами:
- высокая степень гибкости, что облегчает монтаж;
- внешняя защитная оболочка, отлично защищающая от коррозии и химических воздействий;
- возможность осуществления сборки прямо на стройплощадке;
- параллельный подвод тока, что позволяет отрезать нужную длину;
- возможность пароочистки.

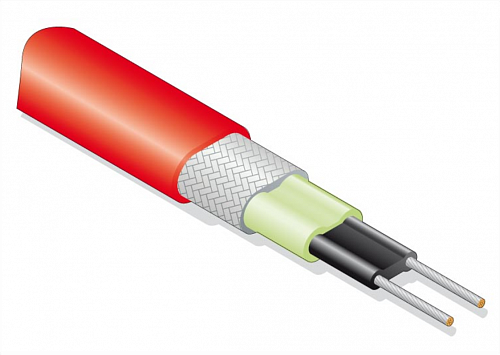

Теплоотдача регулируется с помощью специального элемента сопротивления, который имеет температурную зависимость. Он находится между медными проводами, проложенными параллельно. Настройка мощности осуществляется в автоматическом режиме и зависит от температуры окружающей среды. При её повышении теплоотдача кабеля HSB снижается. Функция автоматического регулирования предотвращает перегрев даже в случае самопересечения. При этом термоограничитель не требуется (это правило действует даже при эксплуатации во взрывоопасных условиях).
Возможность использования ленты любой длины значительно упрощает и ускоряет установку. Изделие отрезается непосредственно от катушки в месте проведения монтажных работ. В случае локального повреждения замене подлежит только неисправный участок.
Технические данные
| Макс. длина обогреваемого контура (с предохранительными автоматами с характеристикой срабатывания С) |
HSB 10
|
HSB 15
|
HSB 25
|
HSB 30
|
HSB 45
|
HSB 60
|
|
| 16 А, температура включения |
+10С
|
200м
|
153м
|
107м
|
92м
|
66м
|
50м
|
| 16 А, температура включения |
-20C
|
200м
|
143м
|
102м
|
82м
|
61м
|
45м
|
| 20 А, температура включения |
+10С
|
200м
|
189м
|
133м
|
112м
|
82м
|
60м
|
| 20 А, температура включения |
-20C
|
200м
|
179м
|
128м
|
102м
|
77м
|
55м
|
Таблица для подбора кабеля HSB
|
Описание |
Тип |
Мощность подогрева |
Номер для заказа |
|
Параллельный греющий кабель HSB - самоограничивающийся - устойчивый к промывке и паровой обработке - взрывозащищенный - устойчивый к среде |
HSB 10 |
10 Вт |
07-5803-210A |
|
HSB 15 |
15 Вт |
07-5803-215A |
|
|
HSB 25 |
25 Вт |
07-5803-225A |
|
|
HSB 30 |
30 Вт |
07-5803-230A |
|
|
HSB 45 |
45 Вт |
07-5803-245A |
|
|
HSB 60 |
60 Вт |
07-5803-260A |
ПРИНАДЛЕЖНОСТИ
Фирма поставляет полный набор принадлежностей, для монтажа и эксплуатации данного изделия.|
Мощность тепловыделения при 10 °C
|
10, 15, 25, 30, 45, 60 Вт/м |
|
Макс. рабочая температура
|
+120°С |
|
Макс. допустимая температура без нагрузки
|
+190°С |
|
Мин. температура монтажа
|
-60°С |
|
Номинальный размер
|
10,2х4,8мм |
|
Минимальный радиус изгиба
|
25мм |
|
Номинальное напряжение
|
220В |
|
Степень защиты
|
IP67 |
|
Температурый класс
|
Т6 |
|
Варианты исполнения оболочки
|
Фторполимер |
|
Гарантия производителя
|
5 лет |
