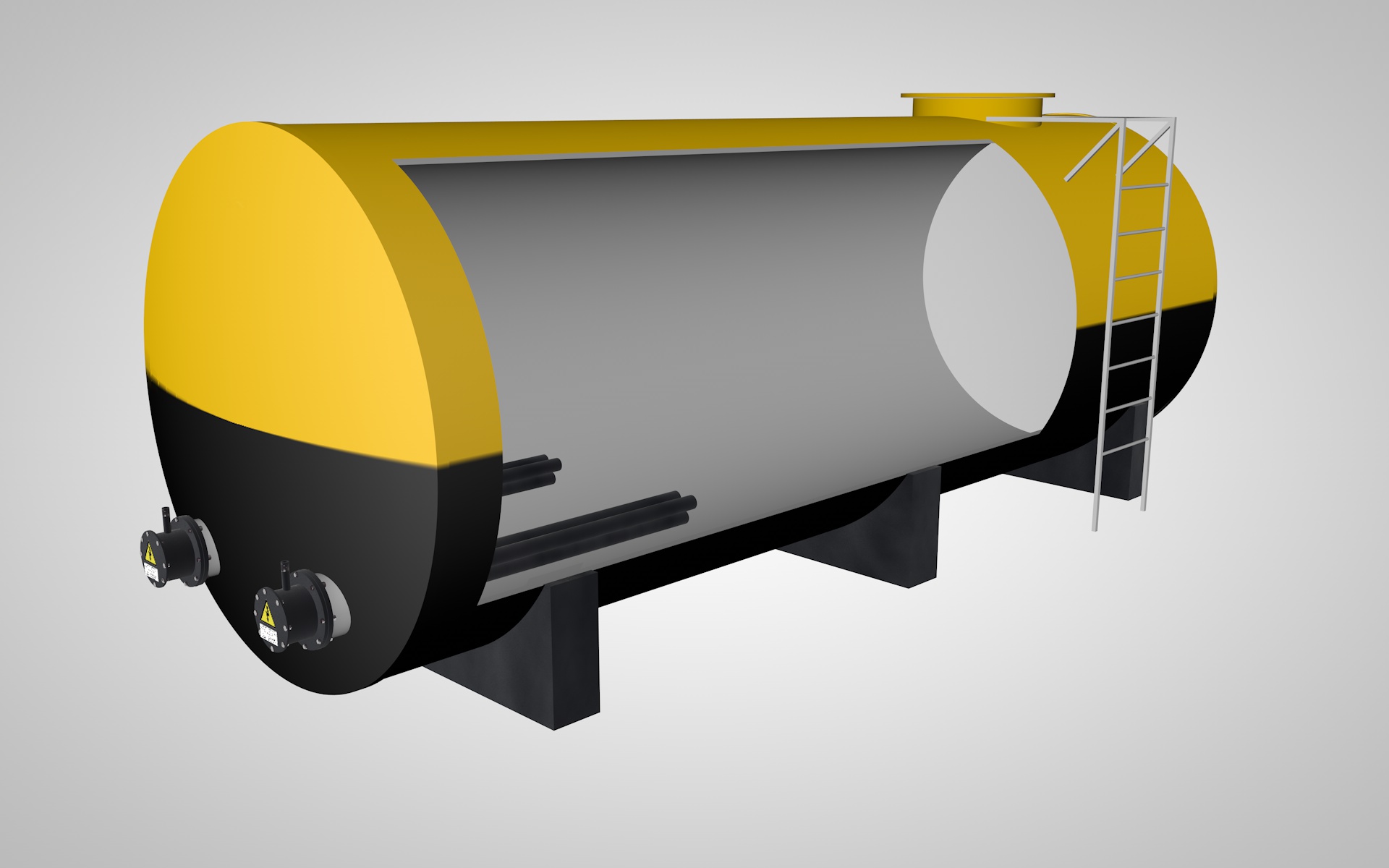

Врезные нагреватели НВ предназначены для разогрева минеральных масел, легкозастывающих и вязких нефтепродуктов, а также воды и иных жидких сред в наземных резервуарах и хранилищах в зонах, не являющихся взрывоопасными по ПУЭ.
Врезные нагреватели НВ предназначены для разогрева минеральных масел, легкозастывающих и вязких нефтепродуктов, а также воды и иных жидких сред в наземных резервуарах и хранилищах в зонах, не являющихся взрывоопасными по ПУЭ.

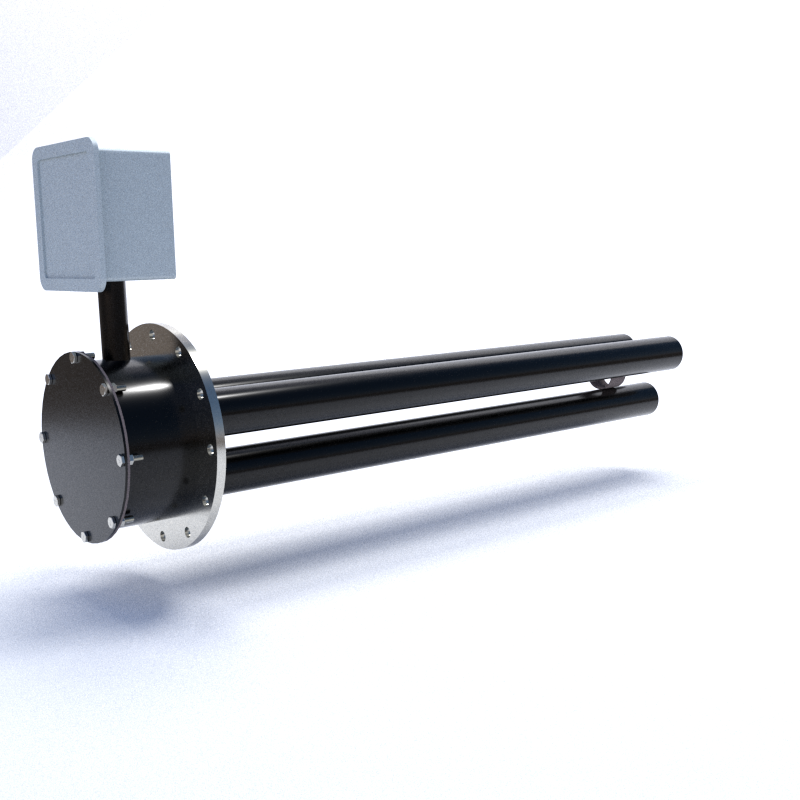

Нагреватель состоит из металлического фланцевого корпуса, в который вварены от одной до девяти труб, каждая из которых имеет длину от 1 до 4 метров и внешний диаметр 60 мм . В каждую трубу вставлен керамический электронагреватель (КЭС), состоящий из нихромовых спиралей, изолированных друг от друга и от трубного корпуса с помощью керамических изоляционных блоков. Большая поверхность теплообмена, достигаемая при использовании такой технологии нагрева, обеспечивает равномерный “мягкий” режим разогрева продукта до рабочей температуры.
Важнейшим достоинством нагревателей типа НВ является то, что собственно керамические нагревательные элементы КЭС не контактируют с нагреваемой средой, т.к. защищены трубной оболочкой из нержавеющей или низкоуглеродистой стали. Поэтому ремонт или замена КЭС'ов не требует слива нагреваемого продукта, что особенно важно при нагреве cодержимого емких резервуаров.
Для контроля степени разогрева и для предотвращения перегрева продукта рекомендуется использовать шкаф управления марки ШУ-ТЕРМ, который обеспечивает:
- управления электронагревателями по сигналам датчиков температуры с целью поддержания температуры нагреваемой среды на заданном уровне;
- отключение нагрева при перегреве среды;
| Тип нагревателя | Номинальная мощность, кВт | Габаритные размеры, мм | Масса кг, не более |
|---|---|---|---|
| НВ-1-1-0,5 | 1 | 600х215х215 | 15 |
| НВ-2-1-1 | 2 | 1100х215х215 | 17 |
| НВ-3-1-1,5 | 3 | 1600х215х215 | 20 |
| НВ-4-1-2 | 4 | 2100х215х215 | 23 |
| НВ-5-1-2,5 | 5 | 2600х215х215 | 26 |
| НВ-6-1-3 | 6 | 3100х215х215 | 28 |
| НВ-7-1-3,5 | 7 | 3600х215х215 | 31 |
| НВ-8-1-4 | 8 | 4100х215х215 | 33 |
| НВ-3-3-0,5 | 3 | 720х315х315 | 32 |
| НВ-6-3-1 | 6 | 1100х290х290 | 38 |
| НВ-9-3-1,5 | 9 | 1600х290х290 | 50 |
| НВ-12-3-2 | 12 | 2100х290х290 | 58 |
| НВ-15-3-2,5 | 15 | 2600х290х290 | 67 |
| НВ-18-3-3 | 18 | 3100х290х290 | 78 |
| НВ-21-3-3,5 | 21 | 3600х290х290 | 86 |
| НВ-24-3-4 | 24 | 4100х290х290 | 95 |
| НВ-6-6-0,5 | 6 | 600х335х335 | 47 |
| НВ-12-6-1 | 12 | 1100х335х335 | 65 |
| НВ-18-6-1,5 | 18 | 1600х335х335 | 90 |
| НВ-24-6-2 | 24 | 2100х335х335 | 105 |
| НВ-30-6-2,5 | 30 | 2600х335х335 | 131 |
| НВ-36-6-3 | 36 | 3100х335х335 | 147 |
| НВ-42-6-3,5 | 42 | 3600х335х335 | 165 |
| НВ-48-6-4 | 48 | 4100х335х335 | 184 |
| НВ-9-9-0,5 | 9 | 650х400х400 | 100 |
| НВ-18-9-1 | 18 | 1150х400х400 | 127 |
| НВ-27-9-1,5 | 27 | 1650х400х400 | 154 |
| НВ-36-9-2 | 36 | 2150х400х400 | 181 |
| НВ-45-9-2,5 | 45 | 2650х400х400 | 212 |
| НВ-54-9-3 | 54 | 3150х400х400 | 245 |
| НВ-63-9-3,5 | 63 | 3650х400х400 | 292 |
| НВ-72-9-4 | 72 | 4150х400х400 | 303 |
По требованию заказчика нагреватели могут изготавливаться с другими техническими характеристиками, например для разогрева минеральных масел удельная поверхностная мощность может быть увеличена до 2,0 Вт/см2 и соответственно уменьшена длина нагревателя в 1,65 раза при сохранении номинальной мощности.
