Характеристики
Рабочий диапазон температур окружающей среды
—
-60...+50 °С
Температурная группа взрывоопасной зоны
—
Т6
Климатическое исполнение и категория УХЛ1 размещения
—
УХЛ1
Степень пылевлагозащиты
—
IP66
Маркировка взрывозащиты
—
1Ex e llC T6...T3GbX
Максимальное напряжение
—
до ~ 550 В
Назначение

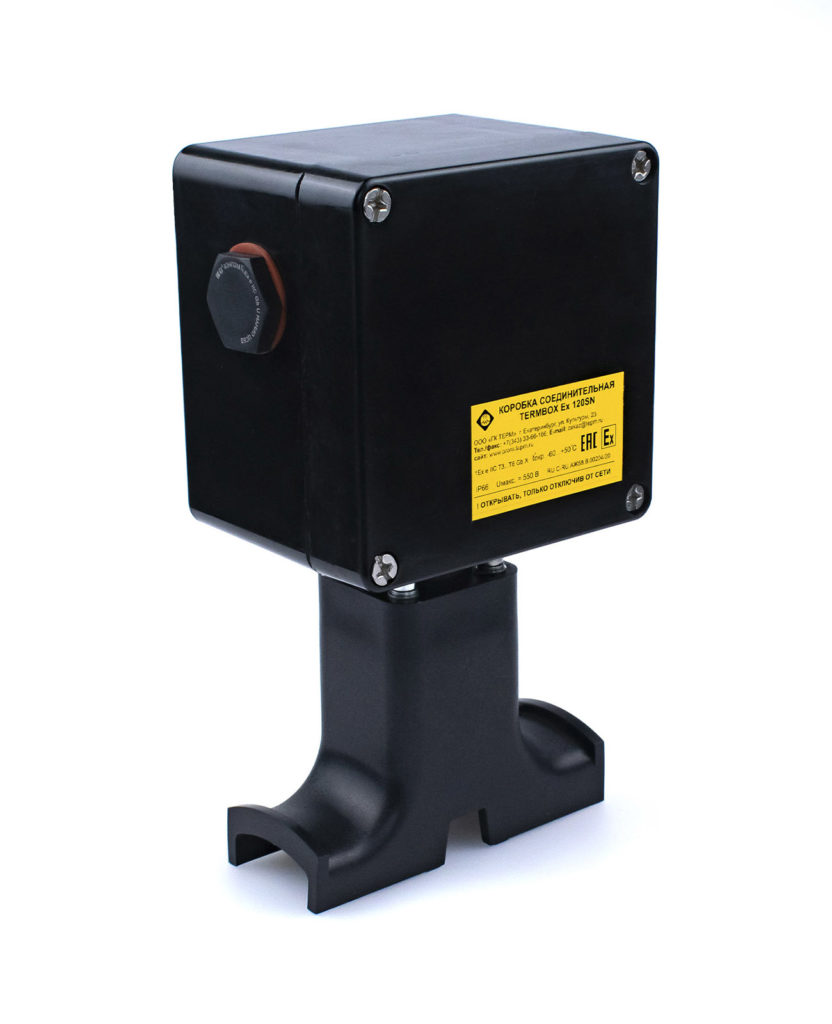

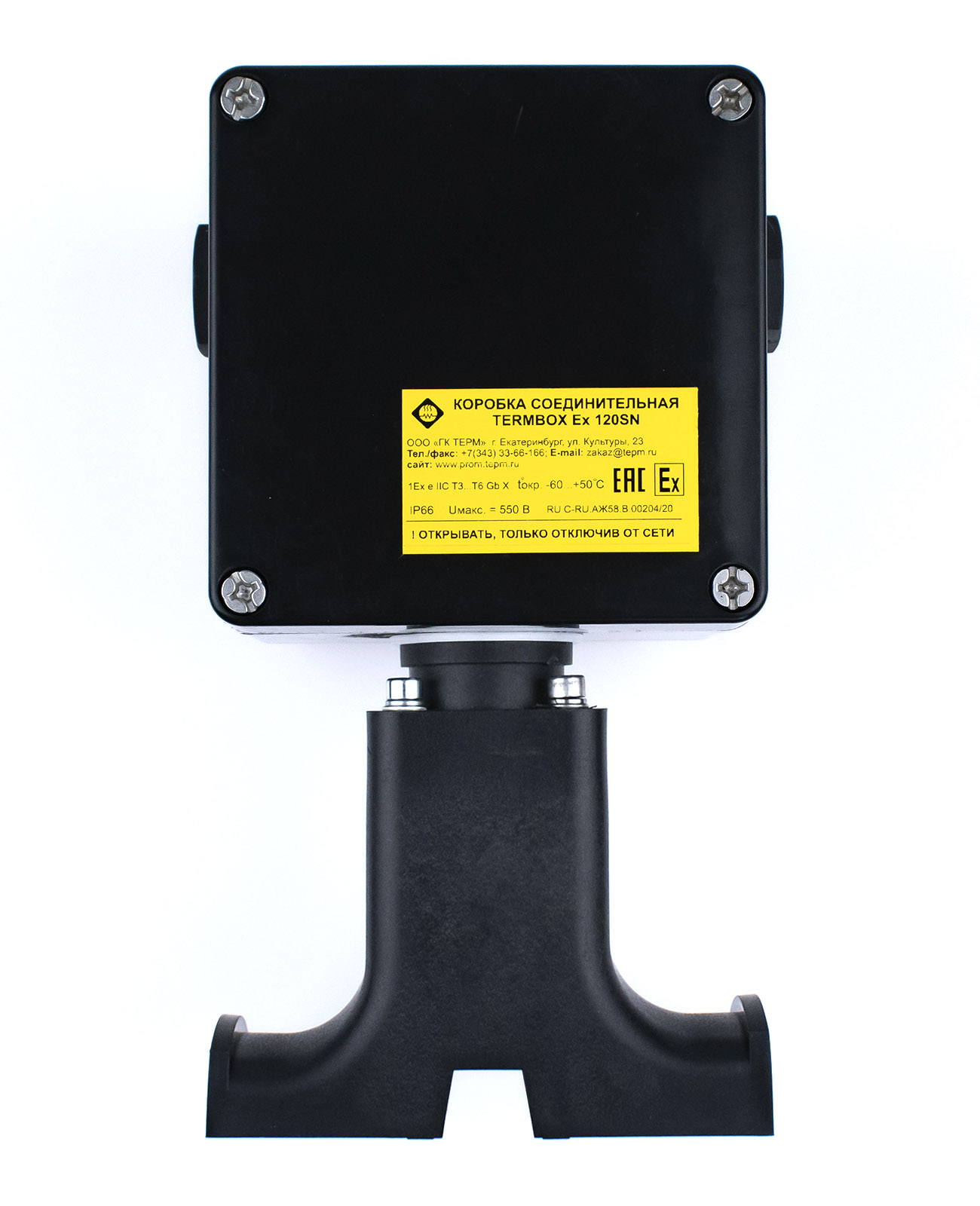

Взрывозащищённая соединительная коробка TERMBOX Ex 120SN используется для подключения выводов датчиков температуры к кабелям систем управления и контроля, а также для соединения и разветвления кабелей управления и сигнализации. Устанавливается непосредственно на трубопровод, обеспечивая надёжную работу оборудования в сложных промышленных условиях.
Область применения
- Системы промышленного электрообогрева
- Линии управления и контроля технологических процессов
- Зоны с повышенными требованиями взрывозащиты (1Ех е IIC T6…Т3 Gb Х)
- Эксплуатация при температуре окружающей среды от –60 до +50 °C
- Применение на трубопроводах с тепловой изоляцией до 120 мм
Технические характеристики TermBox Ex 120SN
| Рабочий диапазон температур окружающей среды | -60…+50 °С |
| Температурная группа | Т6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | IP66 |
| Маркировка взрывозащищенности | 1Ех е IIC T6…Т3 Gb Х |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 21 А |
| Клеммные наборы | 2,5 мм2 |
| Номинальные размеры | 120х122х93 мм |
| Масса | 1,3 кг |
Преимущества
- Полная взрывозащита для опасных зон
- Возможность установки на трубопровод без дополнительных кронштейнов
- Простое подключение кабелей под тепловую изоляцию
- Высокая герметичность (IP66)
- Устойчивость к экстремальным температурам

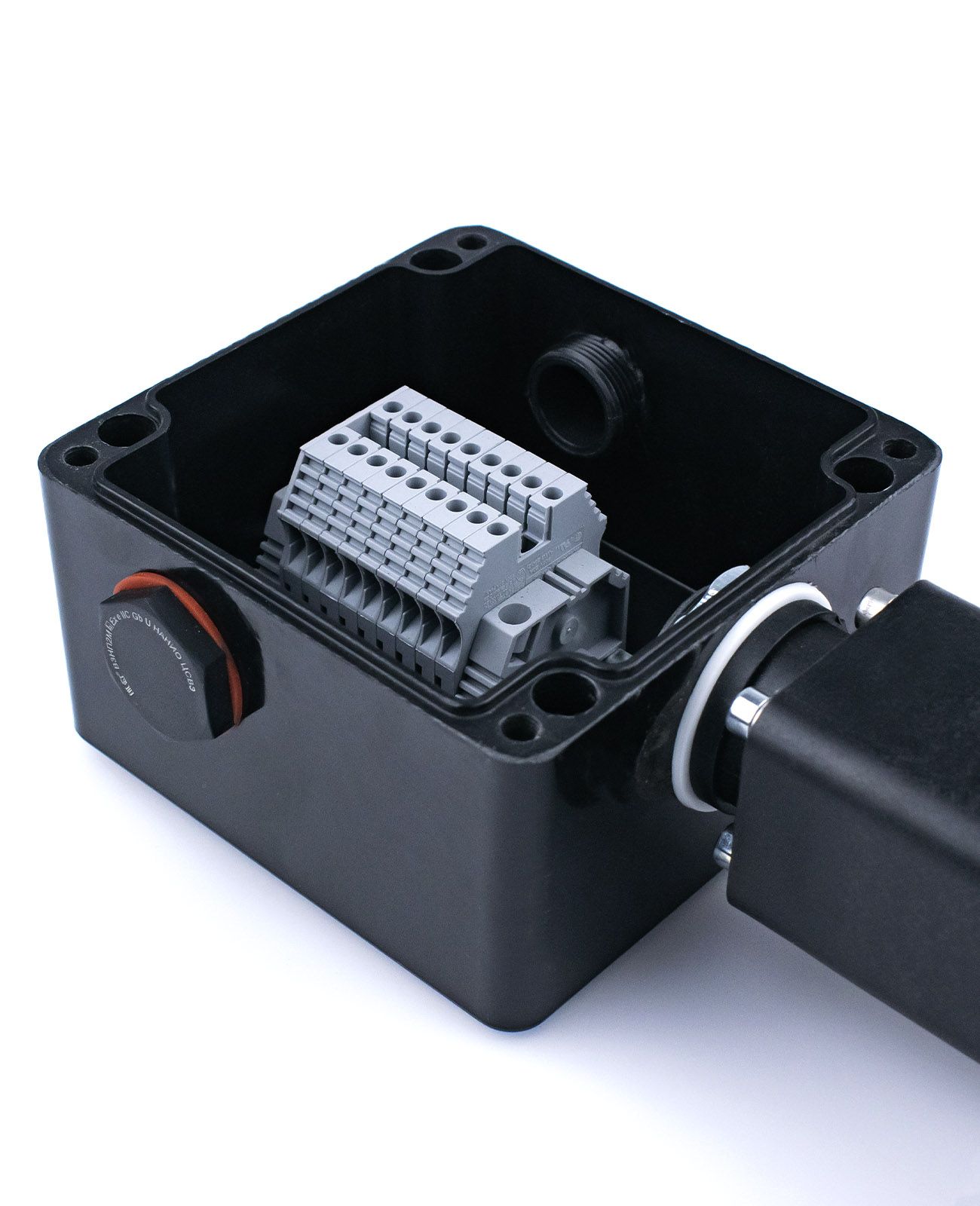

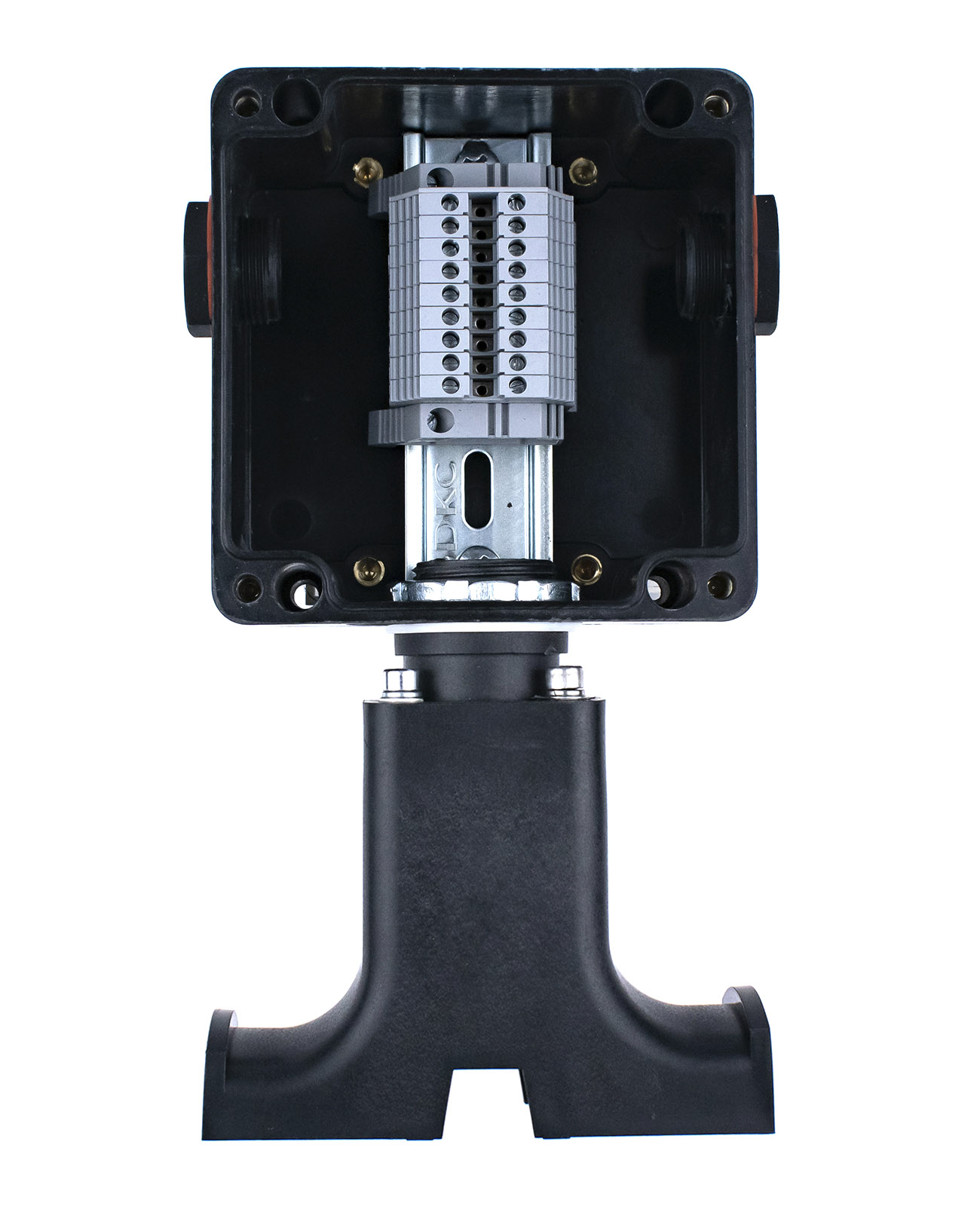

Комплектация TERMBOX Ex 120SN
| Наименование детали | Кол-во, шт. |
|---|---|
| Корпус 120х122х93 мм | 1 |
| Клеммник винтовой L 2,5 мм2 | 9 |
| Держатель клемм | 2 |
| DIN-рейка 100 мм с крепежом | 1 |
| Заглушка М25 | 3 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
| Устройство ввода под теплоизоляцию нагревательного кабеля | 1 |
Почему стоит купить TermBox Ex 120SN
Мы поставляем коробки TERMBOX с гарантией качества. Продукция соответствует международным и российским стандартам взрывозащиты, имеет полный комплект документов и подходит для эксплуатации в самых жёстких условиях.
Характеристики
|
Рабочий диапазон температур окружающей среды
|
-60...+50 °С |
|
Температурная группа взрывоопасной зоны
|
Т6 |
|
Климатическое исполнение и категория УХЛ1 размещения
|
УХЛ1 |
|
Степень пылевлагозащиты
|
IP66 |
|
Маркировка взрывозащиты
|
1Ex e llC T6...T3GbX |
|
Максимальное напряжение
|
до ~ 550 В |
|
Максимальный ток
|
до 21 А |
|
Габаритные размеры
|
120x122x93 мм |
|
Общий вес
|
1,2 кг |
|
Гарантия производителя
|
3 года, с момента продажи |
