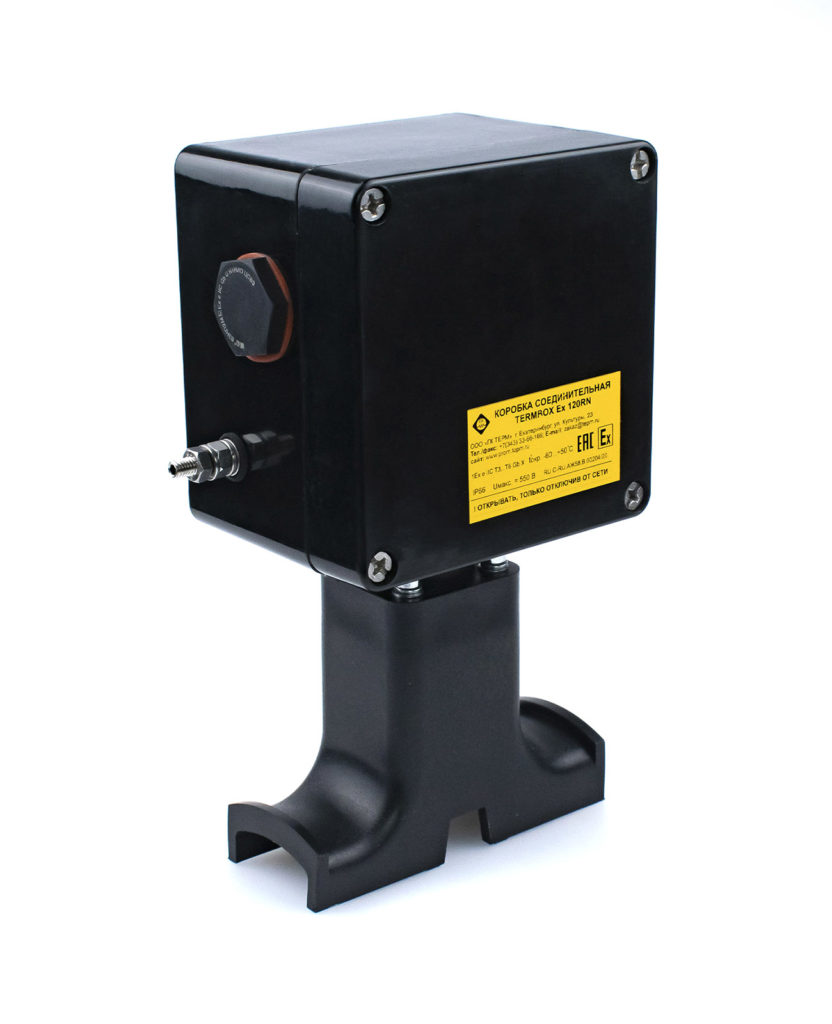

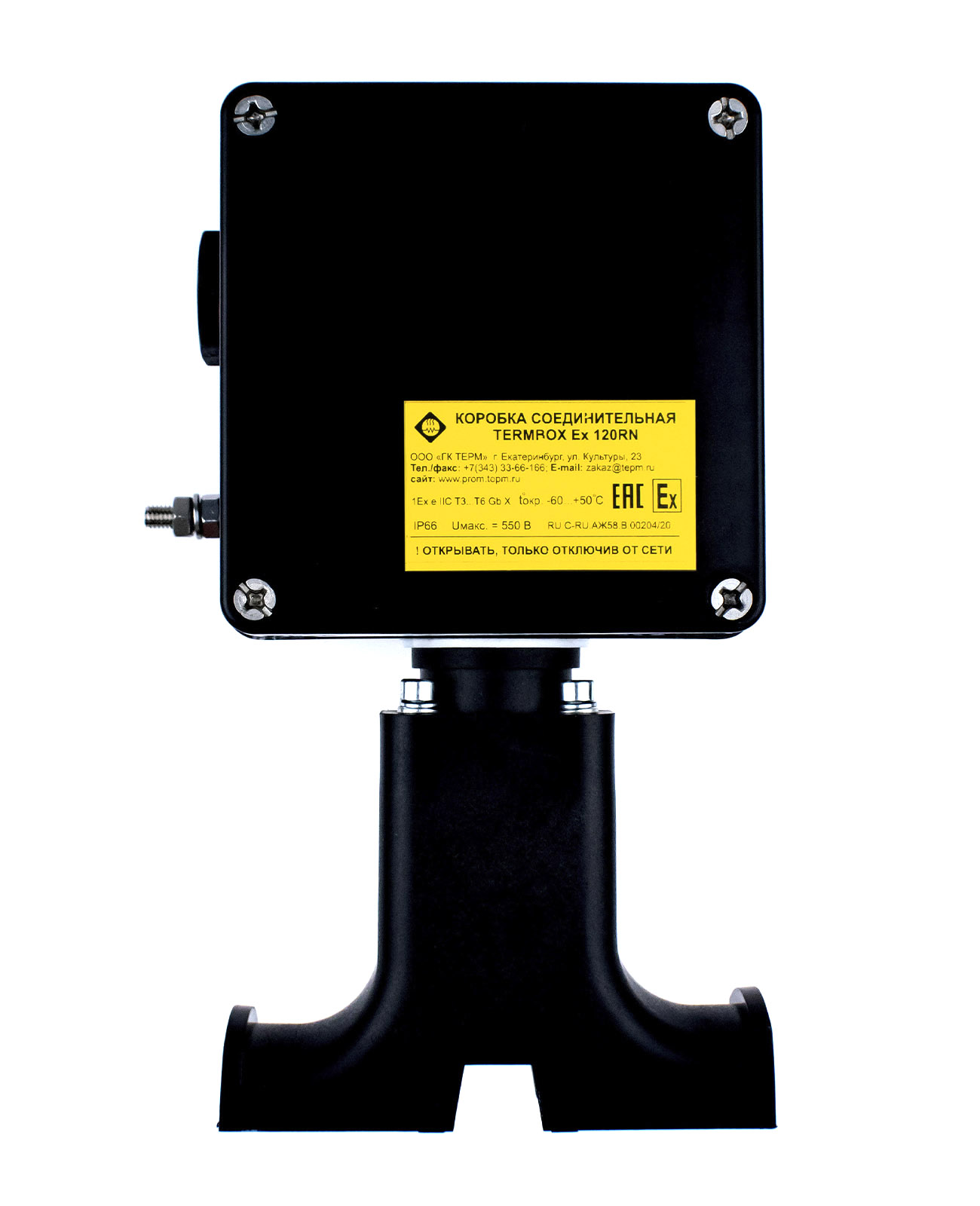

Коробка TermBox Ex 120N создана для соединения греющих кабелей в условиях взрывоопасных зон. Обеспечивает стабильную работу систем электрообогрева на объектах с повышенными требованиями безопасности.
Характеристики
Рабочий диапазон температур окружающей среды
—
-60...+50 °С
Температурная группа взрывоопасной зоны
—
Т6
Климатическое исполнение и категория УХЛ1 размещения
—
УХЛ1
Степень пылевлагозащиты
—
IP66
Маркировка взрывозащиты
—
1Ex e llC T6...T3GbX
Максимальное напряжение
—
до ~ 550 В
Назначение

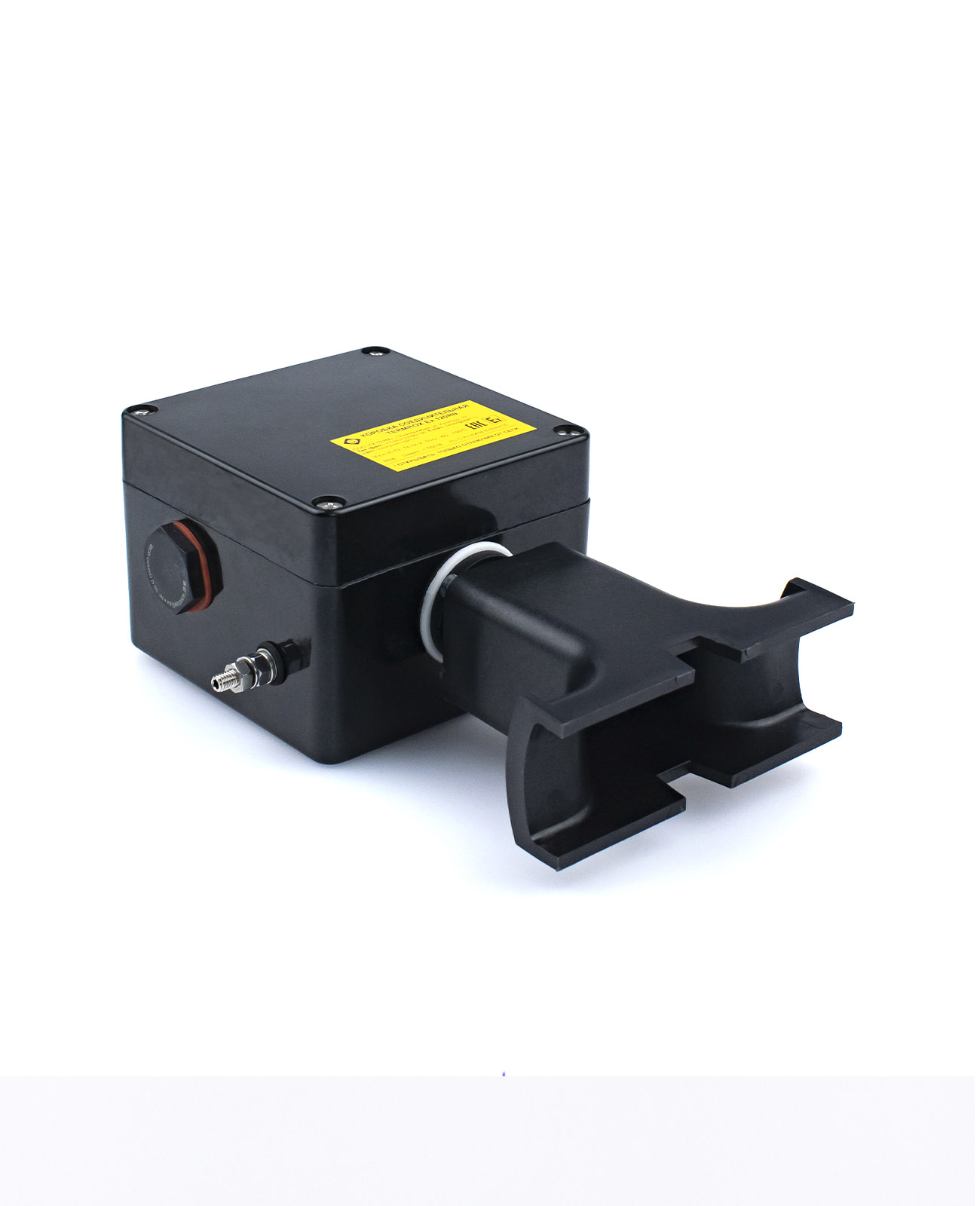

Коробка соединительная TERMBOX Ex 120RN предназначена для надёжного соединения и разветвления резистивных нагревательных кабелей, а также для подключения силовых линий к нагревательным кабелям.Конструкция обеспечивает монтаж прямо на трубопровод с тепловой изоляцией толщиной до 120 мм. Ввод нагревательного кабеля под теплоизоляцию выполняется без применения дополнительных адаптеров. Используемые клеммные наборы позволяют подключать как многожильные, так и одножильные кабели сечением от 0,5 до 10 мм²
Область применения
- Системы промышленного электрообогрева трубопроводов и оборудования
- Нефтегазовая, химическая, энергетическая отрасли
- Объекты с повышенными требованиями к взрывозащите
- Установки, работающие в суровых климатических условиях до –60 °С
Технические характеристики TermBox Ex 120N
| Рабочий диапазон температур окружающей среды | -60…+50 °С |
| Температурная группа | Т6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip66 |
| Маркировка взрывозащищенности | 1Ех е IIC T6…Т3 Gb Х |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 50 А |
| Клеммные наборы | 10 мм2 |
| Номинальные размеры | 120х122х93 мм |
| Масса | 1,2 кг |
Преимущества
- Взрывозащищённое исполнение для безопасной работы в опасных зонах
- Устойчивость к низким температурам до –60 °С
- Простая установка без дополнительных вводов под теплоизоляцию
- Высокая степень защиты IP66 от пыли и влаги
- Универсальное подключение кабелей разных типов и сечений

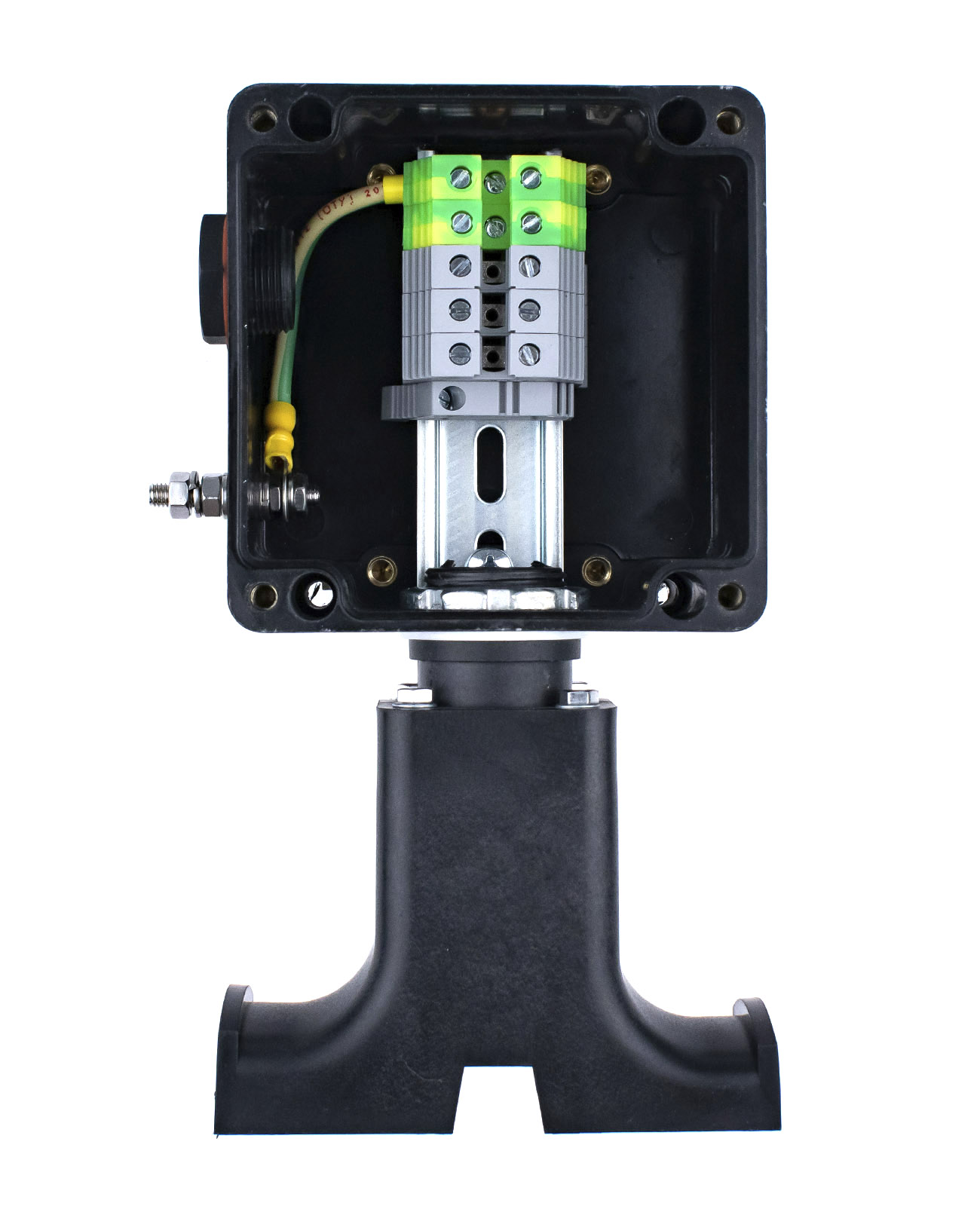

Комплектация TERMBOX Ex 120RN
| Наименование детали | Кол-во, шт. |
|---|---|
| Корпус 120х122х93 мм | 1 |
| Клеммник винтовой L 10 мм2 | 2 |
| Клеммник винтовой N 10 мм2 | 1 |
| Клеммник винтовой PE 10 мм2 | 2 |
| Держатель клемм | 2 |
| DIN-рейка 100 мм с крепежом | 1 |
| Перемычка 140 мм | 1 |
| Заглушка М25 | 3 |
| Шпилька заземления М6х45 | 1 |
| Гайка М6 | 4 |
| Шайба М6 | 2 |
| Шайба М6 гроверная | 4 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
| Устройство ввода под теплоизоляцию нагревательного кабеля | 1 |
Почему стоит купить TermBox Ex 120RN
TERMBOX Ex 120RN — это надёжное и безопасное решение для подключения резистивных нагревательных кабелей в промышленных системах. Коробка обеспечивает долгий срок службы, простоту монтажа и соответствие требованиям взрывозащиты, что делает её оптимальным выбором для сложных условий эксплуатации.
Характеристики
|
Рабочий диапазон температур окружающей среды
|
-60...+50 °С |
|
Температурная группа взрывоопасной зоны
|
Т6 |
|
Климатическое исполнение и категория УХЛ1 размещения
|
УХЛ1 |
|
Степень пылевлагозащиты
|
IP66 |
|
Маркировка взрывозащиты
|
1Ex e llC T6...T3GbX |
|
Максимальное напряжение
|
до ~ 550 В |
|
Максимальный ток
|
до 50 А |
|
Габаритные размеры
|
120x122x93 мм |
|
Общий вес
|
1,2 кг |
|
Гарантия производителя
|
3 года, с момента продажи |
