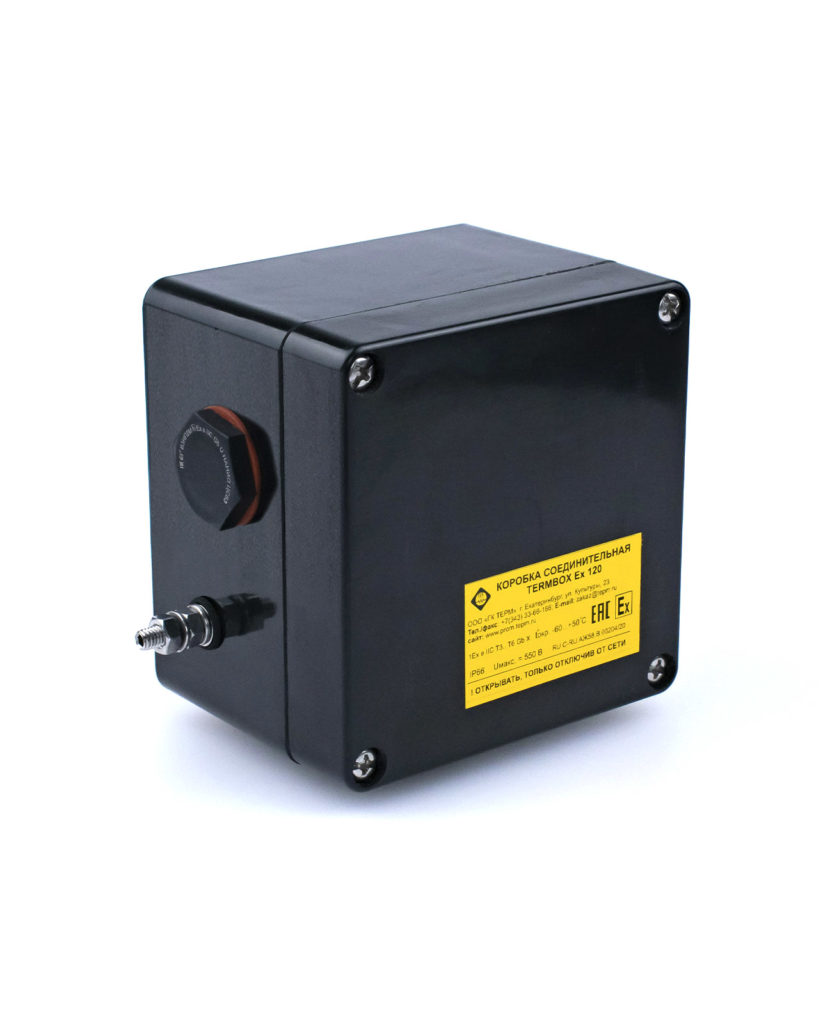

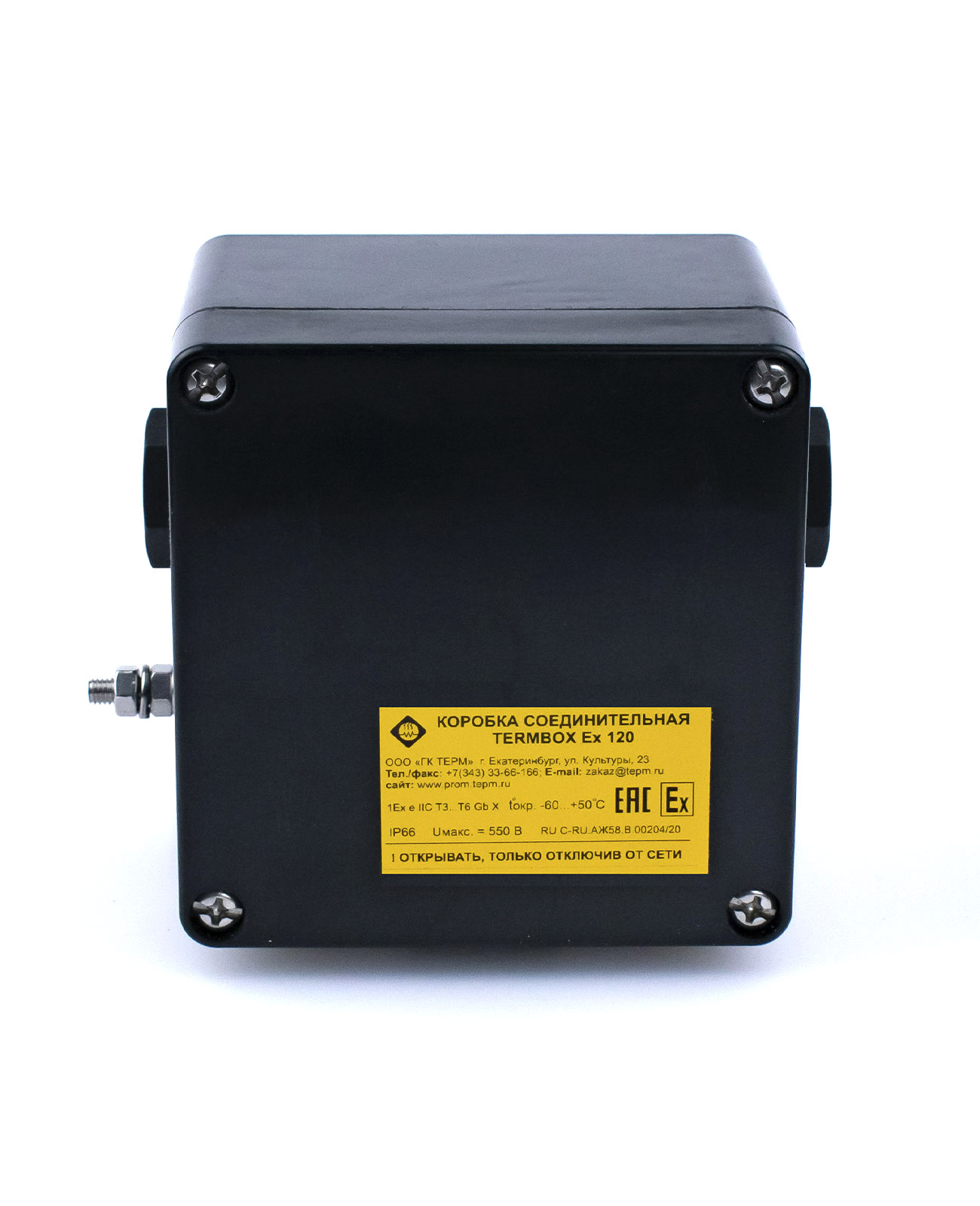

Коробка редназначена для соединения и разветвления кабелей нагревательных саморегулирующихся и подключения к ним силовых кабелей. Устанавливается на трубопровод при помощи кронштейна или на близлежащую металлоконструкцию. В комплекте – клеммные наборы для подключения кабелей сечением от 0,5 до 10 мм2
Характеристики
Рабочий диапазон температур окружающей среды
—
-60...+50 °С
Температурная группа взрывоопасной зоны
—
Т6
Климатическое исполнение и категория УХЛ1 размещения
—
УХЛ1
Степень пылевлагозащиты
—
IP66
Маркировка взрывозащиты
—
1Ex e llC T6...T3GbX
Максимальное напряжение
—
до ~ 550 В
Назначение
Соединительная коробка TermBox Ex-120 предназначена для безопасного соединения и разветвления греющих кабелей в системах промышленного электрообогрева. Благодаря взрывозащищённому исполнению, изделие подходит для использования на объектах с опасными зонами по газу и пыли, включая нефтегазовую, химическую и пищевую промышленность.Корпус выполнен из прочного термостойкого полимера, устойчивого к коррозии, ультрафиолету и механическим воздействиям. Конструкция обеспечивает высокую степень защиты от влаги и пыли (IP66), что позволяет использовать коробку как в помещениях, так и на открытом воздухе при сложных климатических условиях.
Область применения
- Соединение секций греющего кабеля в системах обогрева трубопроводов и резервуаров
- Разветвление кабельных линий в промышленных установках
- Монтаж в зонах с высокой влажностью и запылённостью
- Эксплуатация на объектах с требованиями взрывозащиты
Технические характеристики TermBox Ex-120
| Рабочий диапазон температур окружающей среды | -60…+50 °С |
| Температурная группа | Т6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip66 |
| Маркировка взрывозащищенности | 1Ех е IIC T6…Т3 Gb Х |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 50 А |
| Клеммные наборы | 10 мм2 |
| Номинальные размеры | 120х122х93 мм |
| Масса | 1,2 кг |
Преимущества
- Надёжная герметизация соединений
- Быстрый и удобный монтаж без специального инструмента
- Длительный срок службы в суровых климатических условиях
- Возможность установки на действующих объектах без остановки производства

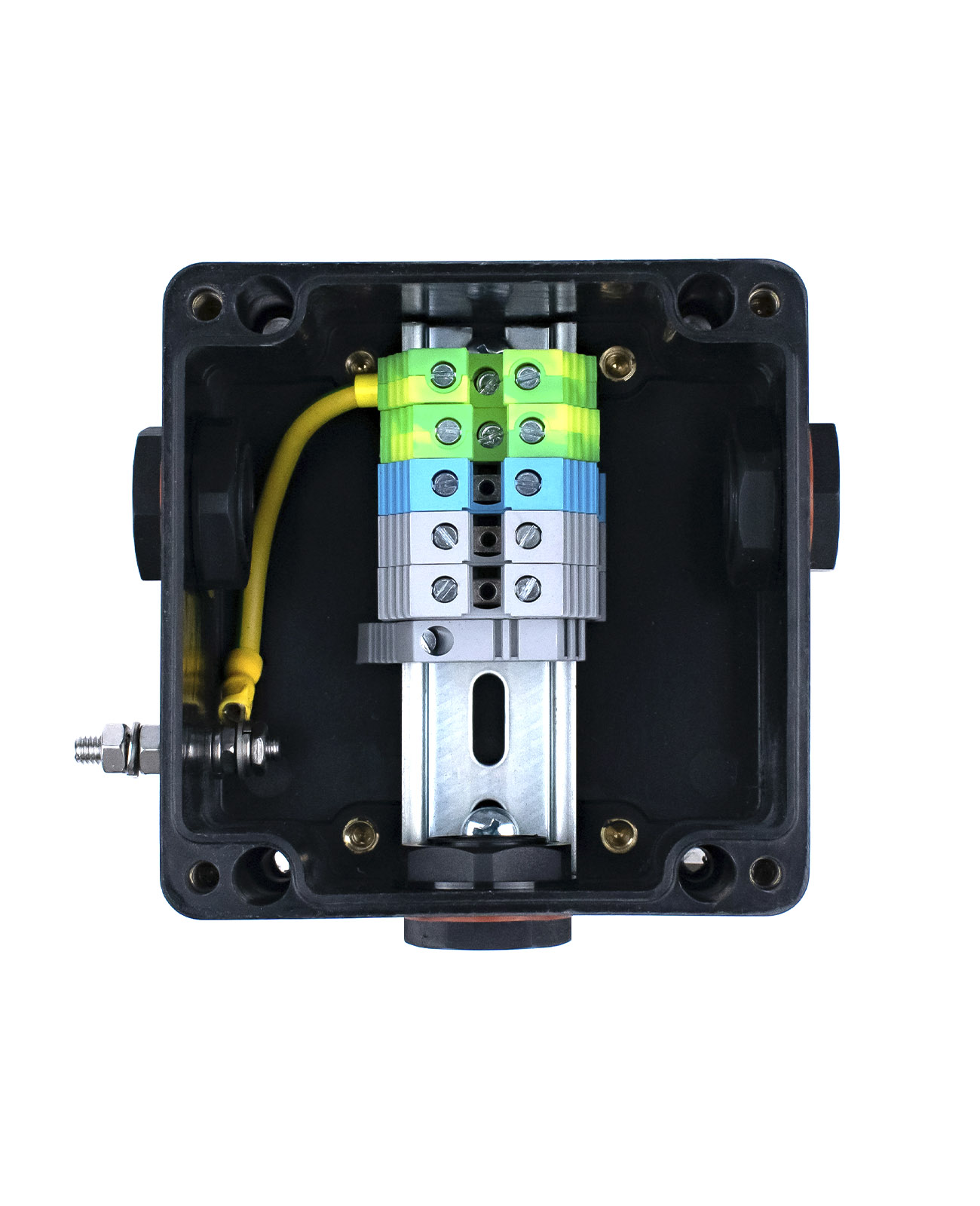

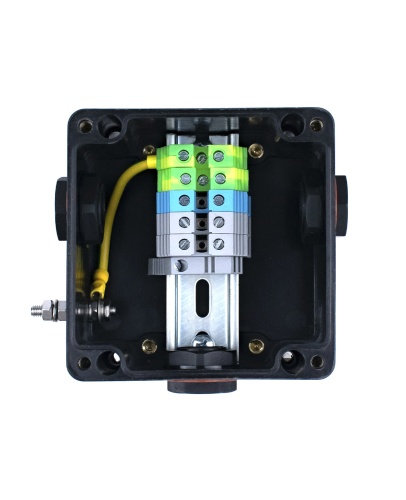

Комплектация TERMBOX Ex 120
| Наименование детали | Кол-во, шт. |
|---|---|
| Корпус 120х122х93 мм | 1 |
| Клеммник винтовой L 10 мм2 | 2 |
| Клеммник винтовой N 10 мм2 | 1 |
| Клеммник винтовой PE 10 мм2 | 2 |
| Держатель клемм | 2 |
| DIN-рейка 100 мм с крепежом | 1 |
| Перемычка 140 мм | 1 |
| Заглушка М25 | 3 |
| Шпилька заземления М6х45 | 1 |
| Гайка М6 | 4 |
| Шайба М6 | 2 |
| Шайба М6 гроверная | 4 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
Почему стоит купить TermBox Ex-120
- Поставка оригинального оборудования с сертификатами соответствия
- Консультации инженеров по подбору оборудования под ваш проект
- Гарантия качества и техническая поддержка
- Доставка по всей России и СНГ
Закажите TermBox Ex-120 уже сегодня — обеспечьте безопасную и надёжную работу вашей системы электрообогрева!
Характеристики
|
Рабочий диапазон температур окружающей среды
|
-60...+50 °С |
|
Температурная группа взрывоопасной зоны
|
Т6 |
|
Климатическое исполнение и категория УХЛ1 размещения
|
УХЛ1 |
|
Степень пылевлагозащиты
|
IP66 |
|
Маркировка взрывозащиты
|
1Ex e llC T6...T3GbX |
|
Максимальное напряжение
|
до ~ 550 В |
|
Максимальный ток
|
до 50 А |
|
Габаритные размеры
|
120x122x93 мм |
|
Общий вес
|
1,2 кг |
|
Гарантия производителя
|
3 года, с момента продажи |
