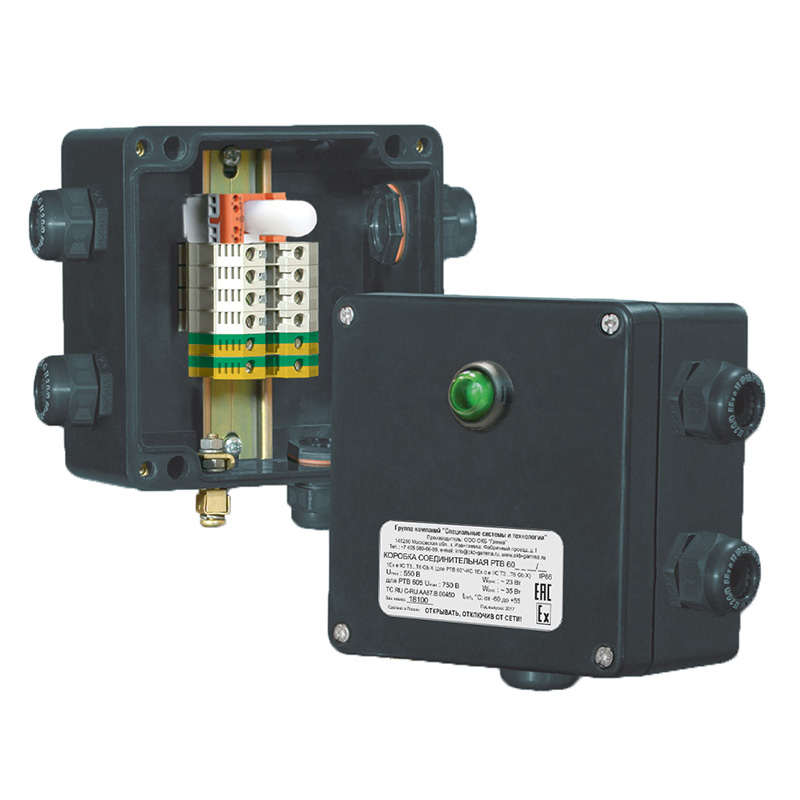

Коробка РТВ 602-ИС предназначена для индикации наличия напряжения на нагревательной секции , для соединения и разветвления нагревательных кабелей, а также для подключения к силовой сети.
Коробка РТВ 602-ИС крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение до трех ниток саморегулирующихся нагревательных кабелей к силовому кабелю для коробок с винтовыми клеммными соединителями и до двух ниток для коробок с пружинными клеммными соединителями.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.
Световая лампа со сверхярким светодиодом сигнализирует о наличии напряжения в конце нагревательной секции.
Светодиод зеленого цвета имеет длительный срок службы и виден с любого угла, в том числе при прямом попадании солнечных лучей.
Рабочий диапазон температур окружающей среды
|
-60...+55 °С |
Температурная группа взрывоопасной зоны
|
Т6 |
Климатическое исполнение и категория УХЛ1 размещения
|
по ГОСТ 1515069 |
Степень пылевлагозащиты
|
IP66 |
Маркировка взрывозащиты
|
1Ex e IIC T3…T6 Gb X |
Максимальное напряжение
|
до 550 В |
Максимальный ток
|
до 50 А |
Габаритные размеры
|
160×160×94,5 мм |
Общий вес
|
2,6 кг |
Гарантия производителя
|
36 месяцев |
