Соединительная коробка предназначена для подключения к силовой сети и разветвления саморегулирующихся нагревательных кабелей*. Коробка также позволяет осуществить разветвление силового кабеля для создания инженервных сетей.

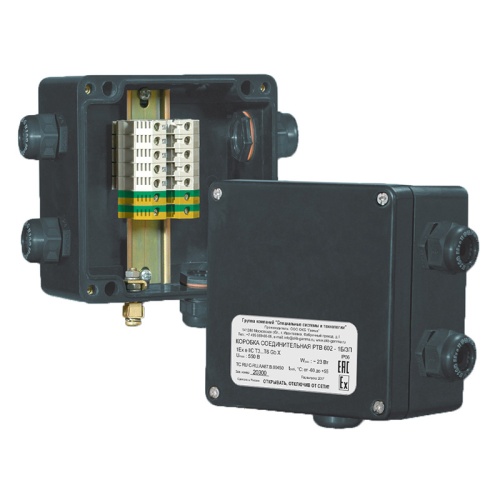

Коробка РТВ 602 крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение до четырех саморегулирующихся электрических нагревательных кабелей.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.
Подключаемые нагревательные кабели с места выхода из коробки до места входа в теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической защиты нагревательного кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе гофрированной стальной трубы (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы для возможности осуществления подключения.
|
Рабочий диапазон температур окружающей среды
|
-60...+55 °С |
|
Температурная группа взрывоопасной зоны
|
Т6 |
|
Климатическое исполнение и категория УХЛ1 размещения
|
по ГОСТ 1515069 |
|
Степень пылевлагозащиты
|
IP66 |
|
Маркировка взрывозащиты
|
1Ex e IIC T3…T6 Gb X |
|
Максимальное напряжение
|
до 550 В |
|
Максимальный ток
|
до 50 А |
|
Габаритные размеры
|
160×160×94,5 мм |
|
Общий вес
|
2,5 кг |
|
Гарантия производителя
|
36 месяцев |
