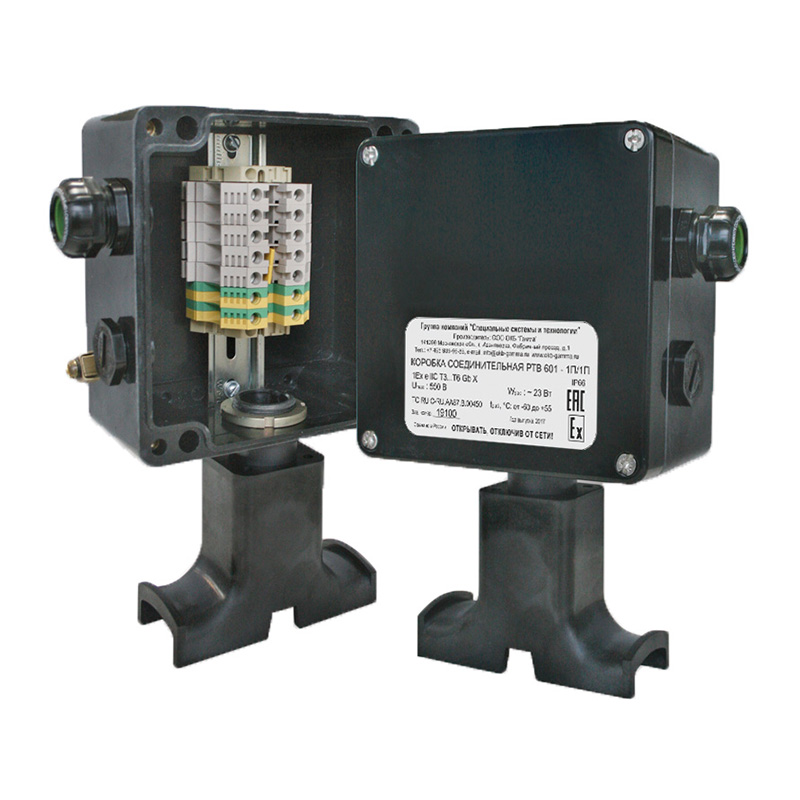

Соединительная коробка предназначена для подключения к силовой сети и разветвления саморегулирующихся нагревательных кабелей*, в том числе во взрывоопасных зонах. Коробка также позволяет осуществить разветвление силового кабеля для создания инженерных сетей.
Коробки РТВ 601 комплектуются устройством ввода под теплоизоляцию и крепятся на поверхность обогреваемого трубопровода, резервуара. Коробка позволяет выполнить подключение до четырех саморегулирующихся электрических нагревательных кабелей.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.
Подключаемые нагревательные кабели с места выхода из коробки до места входа в теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической защиты нагревательного кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе гофрированной стальной трубы (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы для возможности осуществления подключения.
Рабочий диапазон температур окружающей среды
|
-60...+55 °С |
Температурная группа взрывоопасной зоны
|
Т6 |
Климатическое исполнение и категория УХЛ1 размещения
|
по ГОСТ 1515069 |
Степень пылевлагозащиты
|
IP66 |
Маркировка взрывозащиты
|
1Ex e IIC T3…T6 Gb X |
Максимальное напряжение
|
до 550 В |
Максимальный ток
|
до 50 А |
Габаритные размеры
|
160×160×94,5 мм |
Общий вес
|
2,76 кг |
Гарантия производителя
|
36 месяцев |
