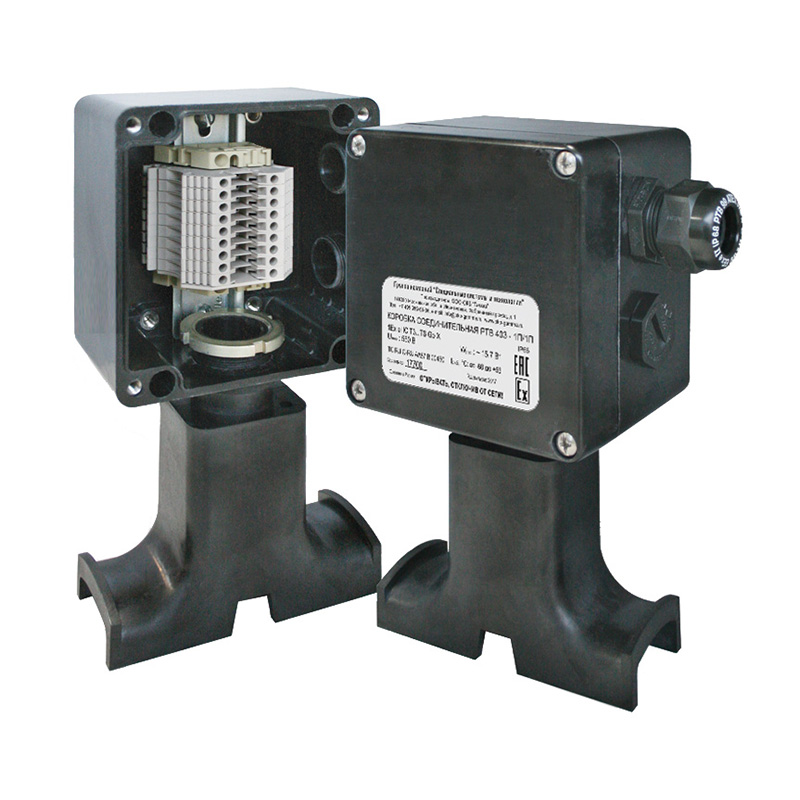

Соединительная коробка для подключения системы управления электрообогревом.
Коробки РТВ 403 комплектуются устройством ввода под теплоизоляцию и крепятся непосредственно на трубопроводе, резервуаре. Коробка позволяет выполнить подключение одного или двух кабелей управления, подключение до трех датчиков температуры и ввод под изоляцию до четырех датчиков температуры (один резервный).
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2.
|
Рабочий диапазон температур окружающей среды
|
-60...+55 °С |
|
Температурная группа взрывоопасной зоны
|
Т6 |
|
Климатическое исполнение и категория УХЛ1 размещения
|
по ГОСТ 1515069 |
|
Степень пылевлагозащиты
|
IP66 |
|
Маркировка взрывозащиты
|
1Ex e IIC T3…T6 Gb X |
|
Максимальное напряжение
|
до 550 В |
|
Максимальный ток
|
до 21 А |
|
Габаритные размеры
|
122×120×91,5 мм |
|
Общий вес
|
1,55 кг |
|
Гарантия производителя
|
36 месяцев |
