Соединительная коробка предназначена для индикации наличия напряжения на нагревательной секции на базе нагревательных кабелей* и подключения силовых к нагревательным кабелям, в том числе во взрывоопасных зонах.

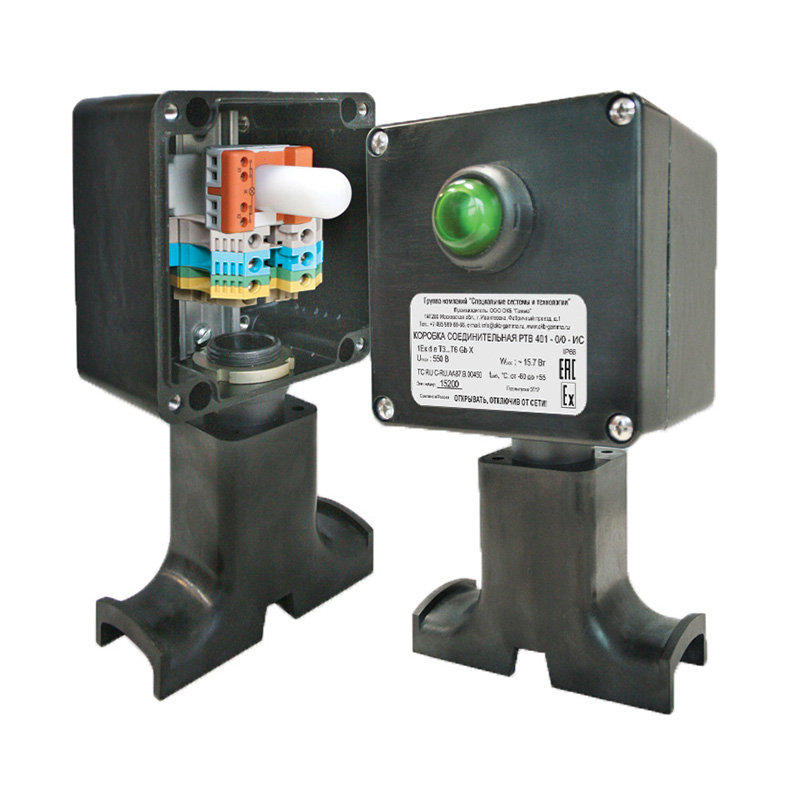

Коробка РТВ 401-ИС комплектуется устройством ввода под теплоизоляцию и крепятся на поверхность обогреваемого трубопровода, резервуара. Коробка позволяет выполнить подключение одной нитки саморегулирующегося электрического нагревательного кабеля к силовому кабелю и подключение двух ниток, сели коробка используется в качестве промежуточного разветвления.
Конструкция корпуса обеспечивает защиту от проникновеняи влаги и пыли IP66 и высокую коррозийную стойкость. Кабельный ввод коробки предназначен для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.
Световая лампа со сверхярким светодиодом сигнализирует о наличии напряжения в конце нагревательной сети.
Светодиод зеленого цвета имеет длительный срок службы и виден с любого угла, в том числе при попадании солнечных лучей.
Рабочий диапазон температур окружающей среды
|
-60...+55 °С |
Температурная группа взрывоопасной зоны
|
Т6 |
Климатическое исполнение и категория УХЛ1 размещения
|
по ГОСТ 1515069 |
Степень пылевлагозащиты
|
IP66 |
Маркировка взрывозащиты
|
1Ex e IIC T3…T6 Gb X |
Максимальное напряжение
|
до 550 В |
Максимальный ток
|
до 50 А |
Габаритные размеры
|
122×120×91,5 мм |
Общий вес
|
1,2 кг |
Гарантия производителя
|
36 месяцев |
