Применение:
- Обеспечения определенного расстояния между нитками нагревательного кабеля;
- Крепления одной или нескольких зафиксированных ниток кабеля к тросу или к элементам кровли.
Состоят из скобы и одного или двух фиксаторов.
Условные обозначения:
| СР | Для всех типов саморегулирующихся кабелей (лент) и секций ТСБЭ |
| БРН | Для секций ТСОЭ, МНТ, НСКТ, НСКБ |
| Т, 2Т | Для крепления к одной или двум ниткам троса |
| К | Для крепления на капельнике |
| В | Кабель расположен вертикально (при укладке на снегозадержании) – для зажимов типа СР |
| О | Зажим с отверстием под заклепку (без фиксатора) |
Материал изготовления (указывается при заказе):
Ц – сталь оцинкованная, М – медь, П – пластизол.
Пример обозначения:
1) Зажим крепежный СР/К.1-25 ЦО
Для крепления одной нитки саморегулирующегося нагревательного кабеля (ленты) или секции ТСБЭ на капельнике, из оцинкованной стали, без фиксатора (с отверстием под заклепку).
2) Зажим крепежный БРН/2Т.4-50 М
Для крепления четырех ниток нагревательного кабеля секций МНТ, НСКТ, НСКБ, ТСОЭ к двум ниткам троса, из меди, расстояние между нитками нагревательного кабеля – 50 мм.

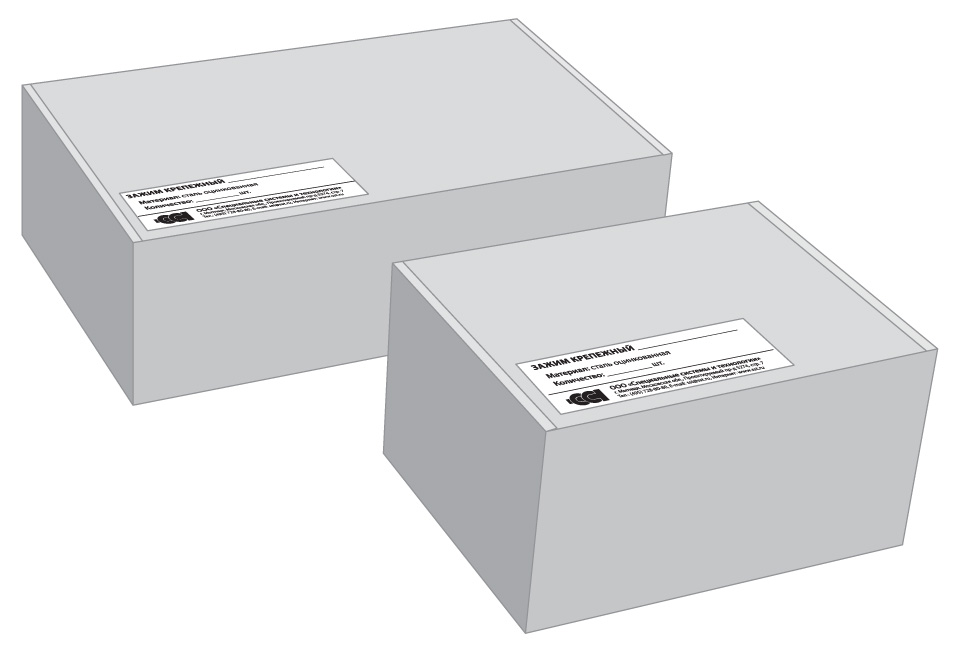

Комплекты зажимов крепежных
Зажимы крепежные упаковываются в коробки по 30–50 шт.
Пример обозначения:
Зажим крепежный БРН.1-25 Ц (упак. 50 шт.)
| Обозначение | Кол-во, шт. |
Габаритные размеры |
| Зажим крепежный БРН.1-25 Ц | 50 | 125×90×105 |
| Зажим крепежный БРН.2-100 Ц | 30 | 200×130×65 |
| Зажим крепежный БРН.2-50 Ц | 50 | 200×130×65 |
| Зажим крепежный БРН/Т.1-25 | 50 | 125×90×105 |
| Зажим крепежный БРН/Т.2-50 Ц | 50 | 200×130×65 |
| Зажим крепежный СР.1-25 Ц | 50 | 125×90×105 |
| Зажим крепежный СР.2-100 Ц | 30 | 200×130×65 |
| Зажим крепежный СР.2-50 Ц | 50 | 200×130×65 |
| Зажим крепежный СР/К.1-25 ЦО | 50 | 125×90×105; |
| Зажим крепежный СР/Т.1-25 Ц | 50 | 125×90×105 |
| Зажим крепежный СР/Т.2-50 Ц | 50 | 200×130×65 |

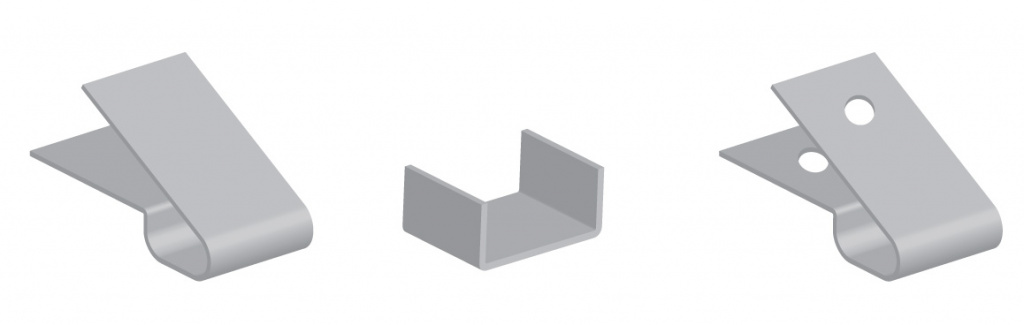

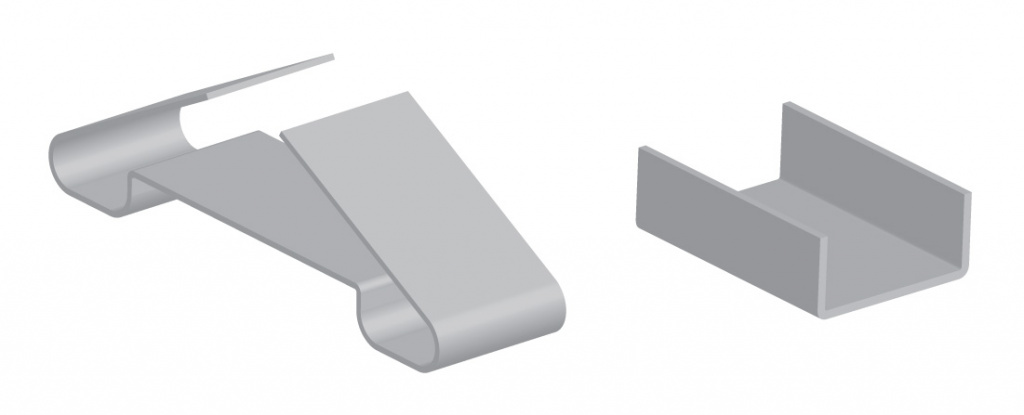

СР.1
|
|
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние**, мм |
| СР.1-25* | 1 | 25 |

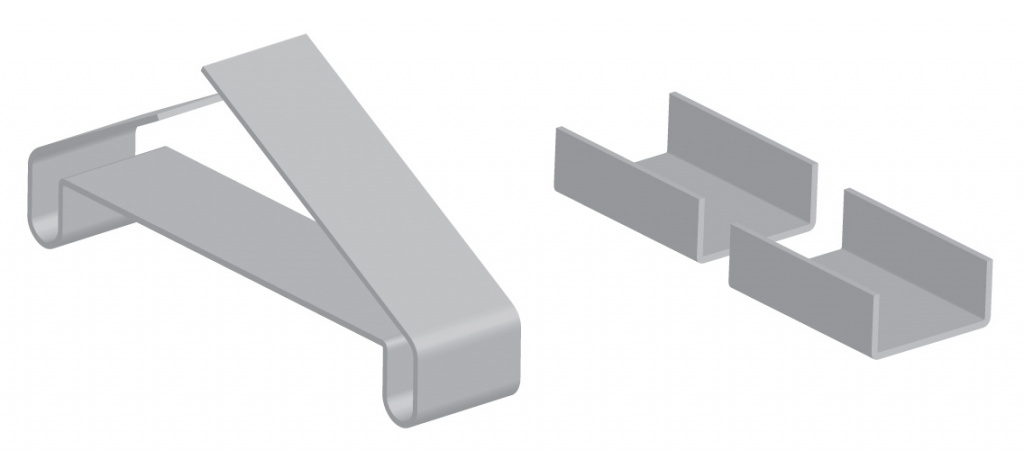

СР.2
|
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| СР.2-50 | 2 | 50 |
| СР.2-75 | 2 | 75 |
| СР.2-100 | 2 | 100 |
_____________________
* При необходимости в заказе указывается вариант исполнения: О – сверление отверстий.
** Расстояние от центра места расположения кабеля до края зажима.

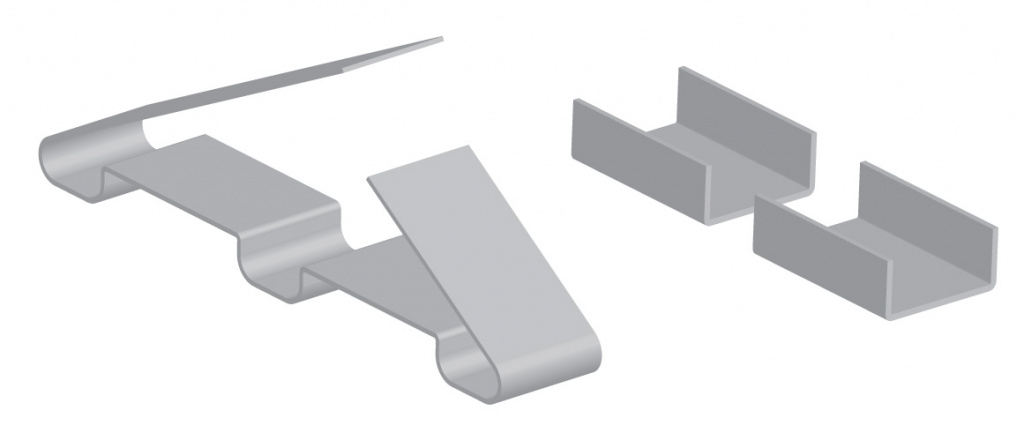

СР.3
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| СР.3-50 | 3 | 50 |
| СР.3-75 | 3 | 75 |
| СР.3-100 | 3 | 100 |

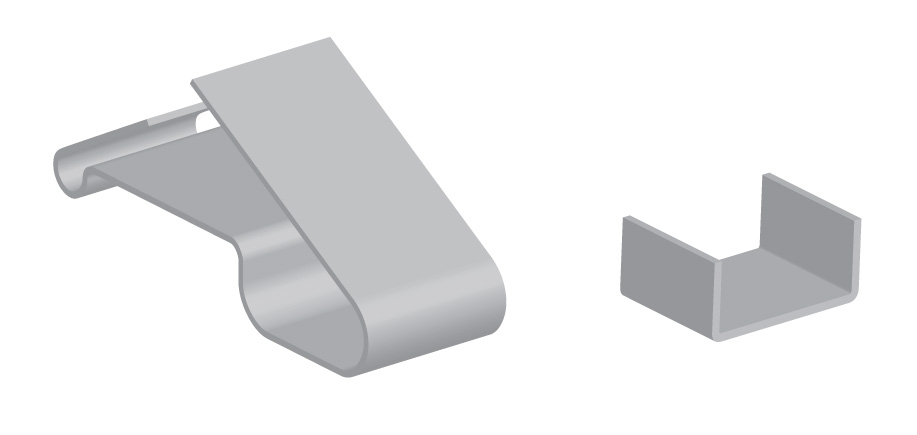

СР/Т
|
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| СР/Т.1-25 | 1 | 25 |

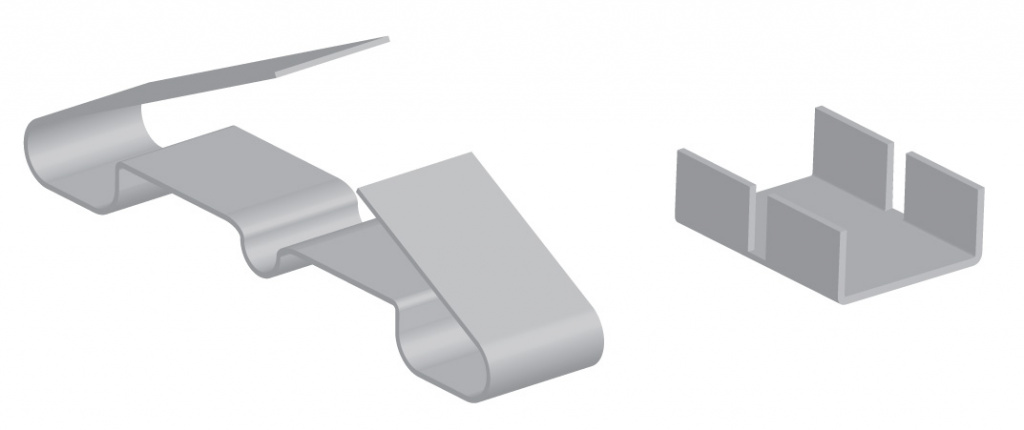

СР/Т.2
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| СР/Т.2-50 | 2 | 50 |

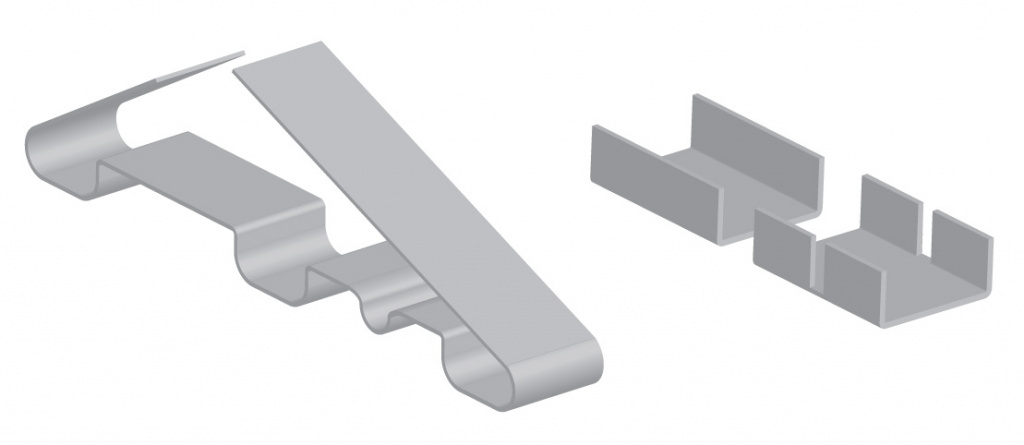

СР/Т.3
|
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| СР/Т.3-50 | 3 | 50 |

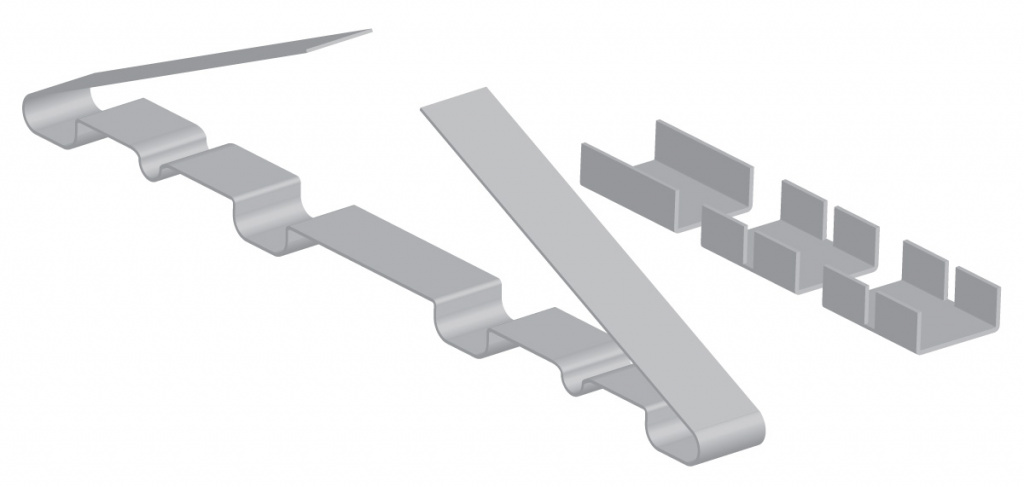

СР/2Т.4
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| СР/2Т.4-50 | 4 | 50 |

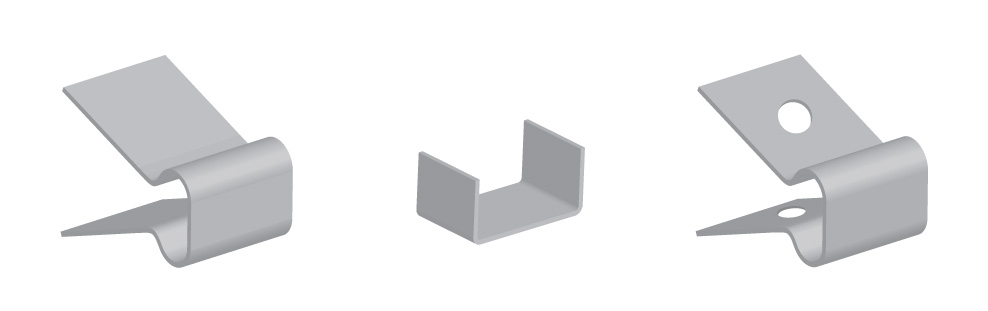

СР/К.1
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| СР/К.1-25* | 1 | 25 |
СР/В.2
|
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| СР/В.2-75 | 2 | 75 |
| СР/В.2-100 | 2 | 100 |

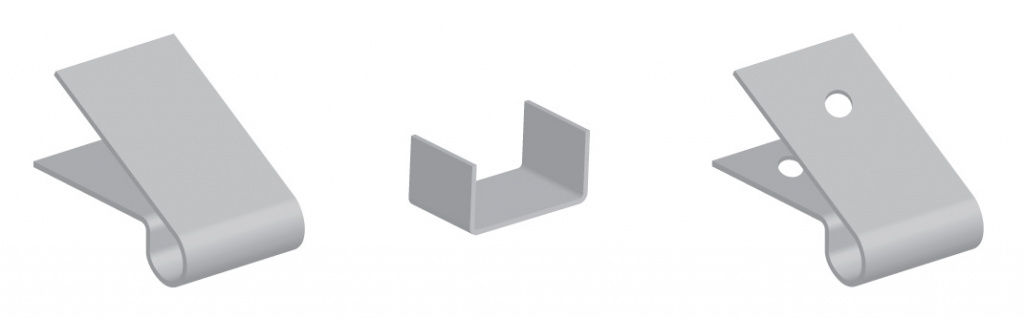

БРН.1
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние**, мм |
| БРН.1-25* | 1 | 25 |

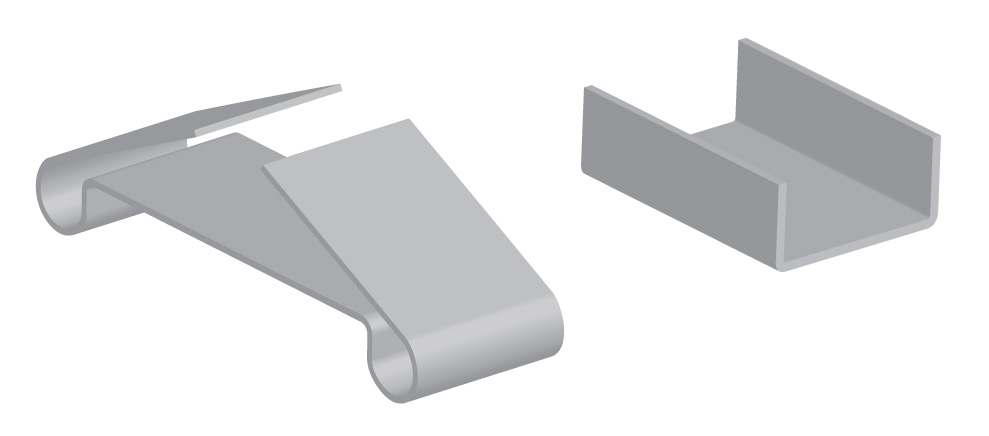

БРН.2
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| БРН.2-50 | 2 | 50 |
| БРН.2-75 | 2 | 75 |
| БРН.2-100 | 2 | 100 |

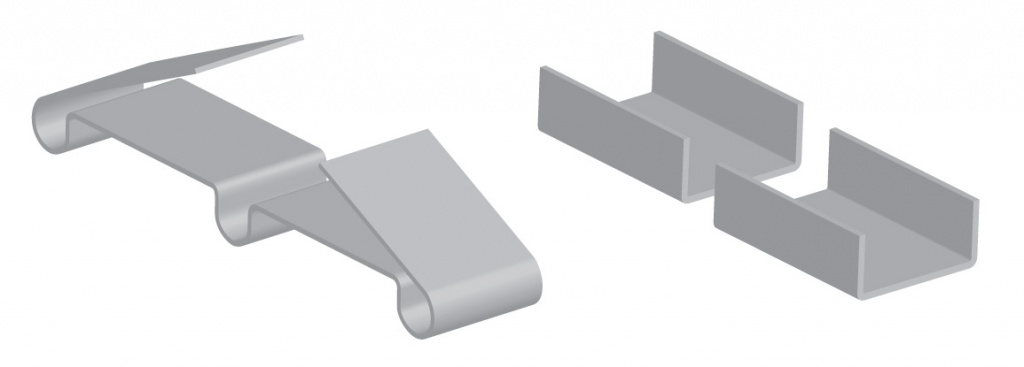

БРН.3
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| БРН.3-50 | 3 | 50 |
| БРН.3-100 | 3 | 100 |
_______________________
* При необходимости в заказе указывается вариант исполнения: О – сверление отверстий.
** Расстояние от центра места расположения кабеля до края зажима.

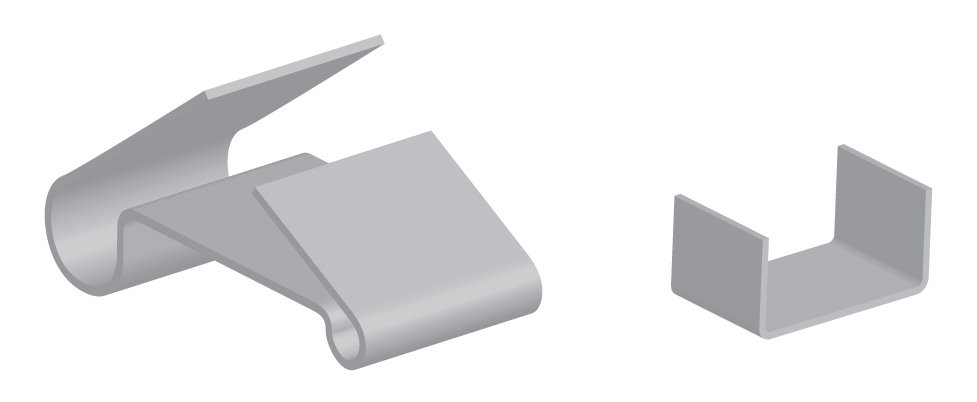

БРН/Т.1
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| БРН/Т.1-25 | 1 | 25 |

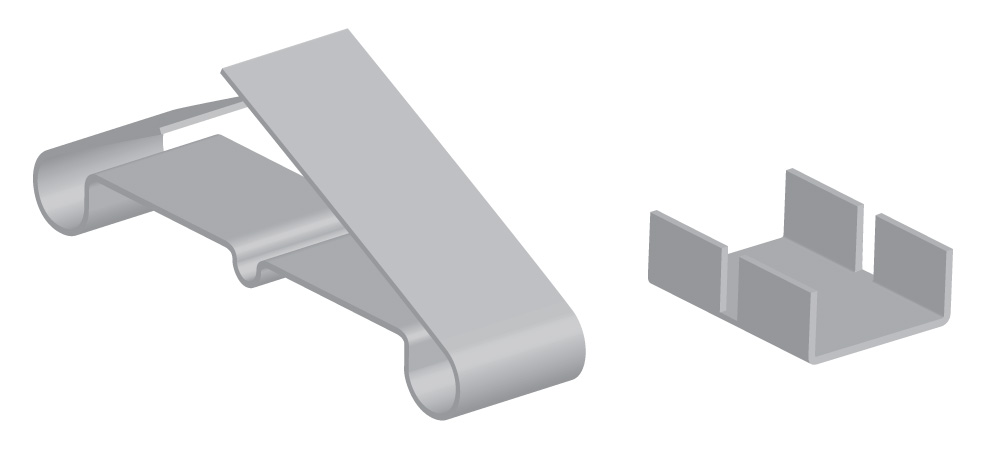

БРН/Т.2
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| БРН/Т.2-50 | 2 | 50 |
| БРН/Т.2-75 | 2 | 75 |

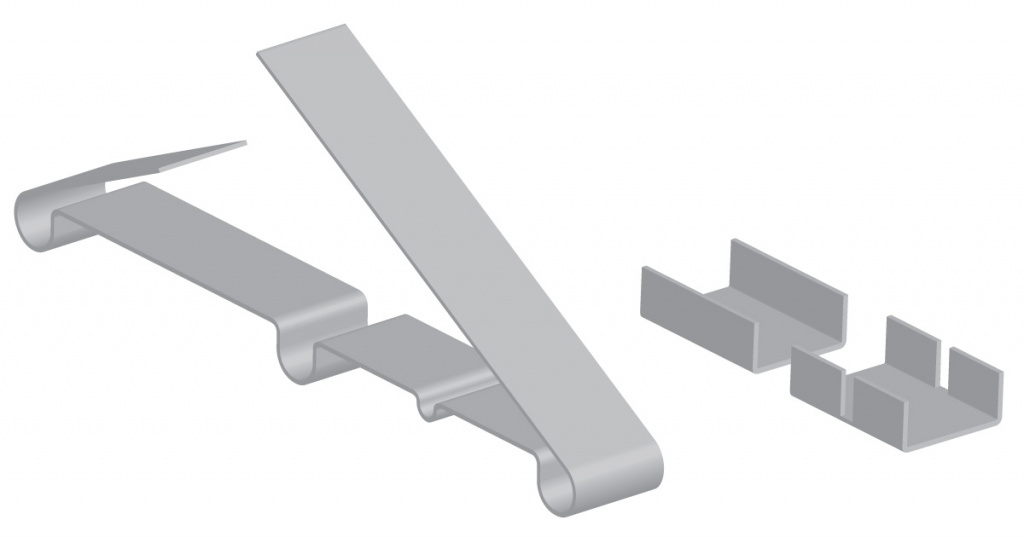

БРН/Т.3
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| БРН/Т.3-50 | 3 | 50 |

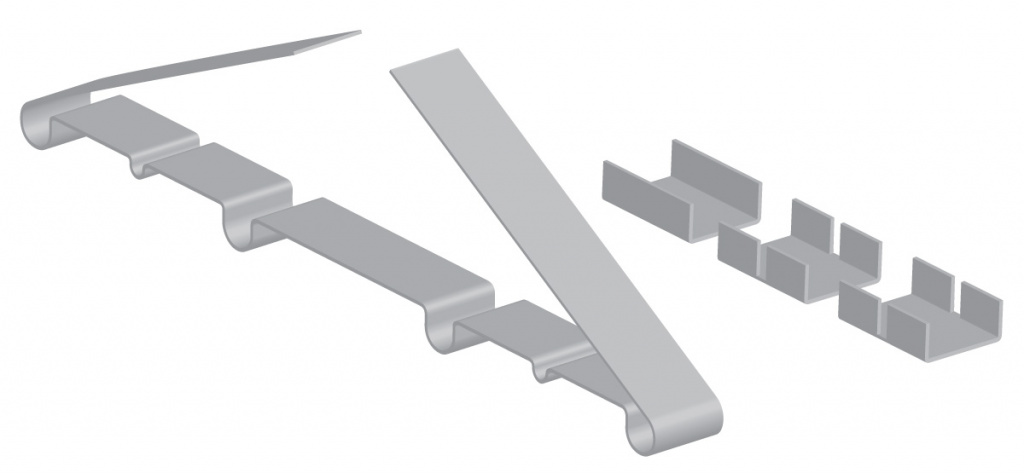

БРН/2Т.4
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| БРН/2Т.4-50 | 4 | 50 |

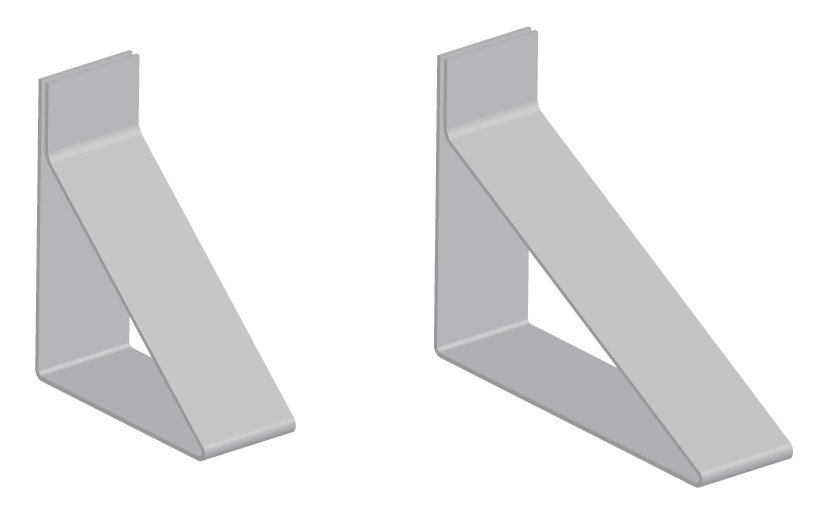

Кронштейн для крепления в желобе
Служит для крепления зажимов с кабелем в водосточном желобе.
Материал изготовления: Ц – сталь оцинкованная, М – медь (указывается при заказе).
 |
||
| Наименование | Кол-во ниток нагр. каб. | Расстояние между нитками, мм |
| ТС.02-50 | 2 | 50 |
| ТС.02-100 | 2 | 100 |

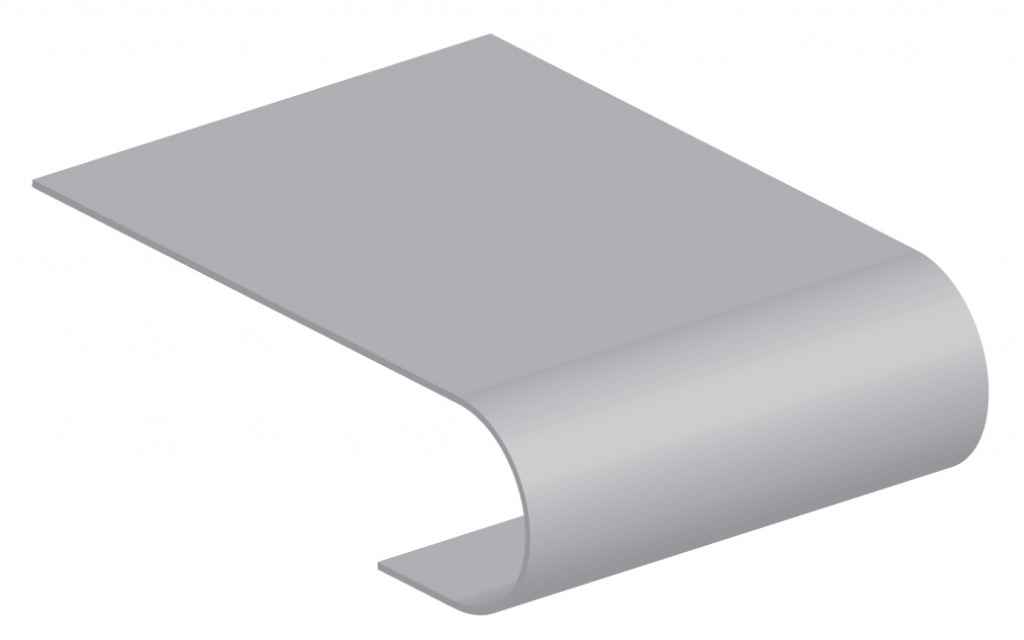

Накладка радиусная ТС.03
Применяется для перехода через острые кромки кровли или опуска в водосточную трубу с воронкой.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь, П – пластизол.
Кронштейн для опуска кабеля в трубу ТС.04
Применяется для опуска нагревательного кабеля во врезную водосточную трубу (без воронки).
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь.
Кожух защитный ТС.06
Устанавливается на выпуск плоской формы водосточной трубы диаметром от 150 мм, скошенной под углом. Применяется для защиты нагревательного кабеля от механических повреждений.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь.
 |
|
| Наименование | Диаметр водосточной трубы, мм |
| ТС.06-150 | 150 |
| ТС.06-200 | 200 |

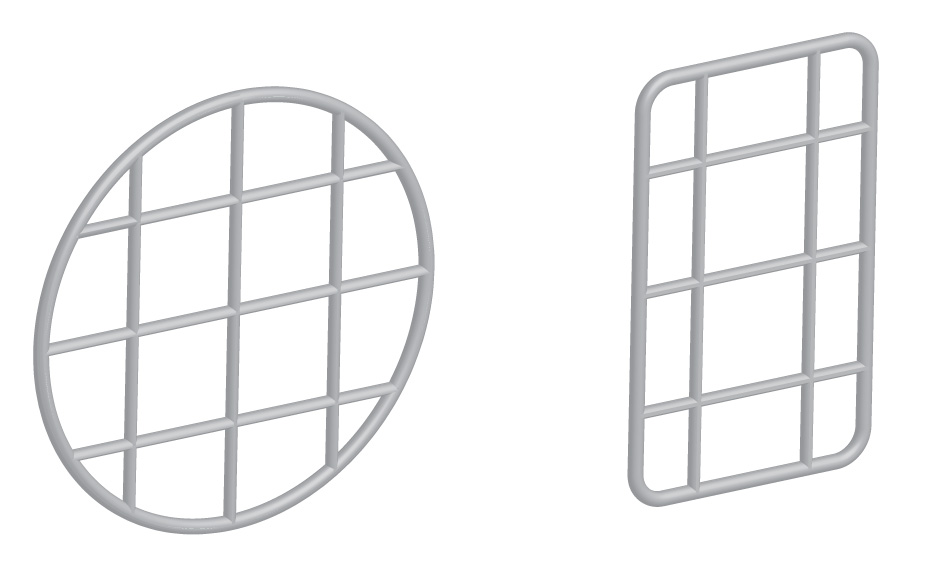

Решетка защитная ТС.07
Устанавливается на выпуск круглой водосточной трубы. Применяется для защиты нагревательного кабеля от механических повреждений.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, К – крашеный (цвет указывается из каталога RAL).
 |
||
| Наименование | Форма решетки | Размер, мм (диаметр) |
| ТС.07/К-80 | Круглая | 80 |
| ТС.07/К-100 | Круглая | 100 |
| ТС.07/К-150 | Круглая | 150 |
| ТС.07/К-200 | Круглая | 200 |
| ТС.07/П-60 | Прямоугольная | 60×95 |

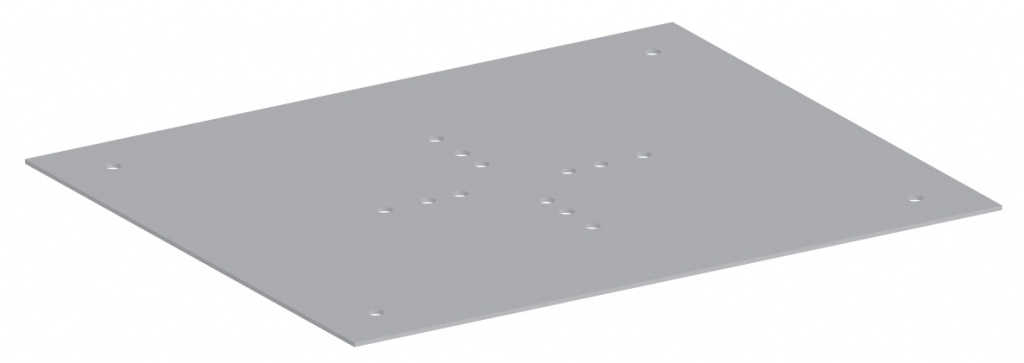

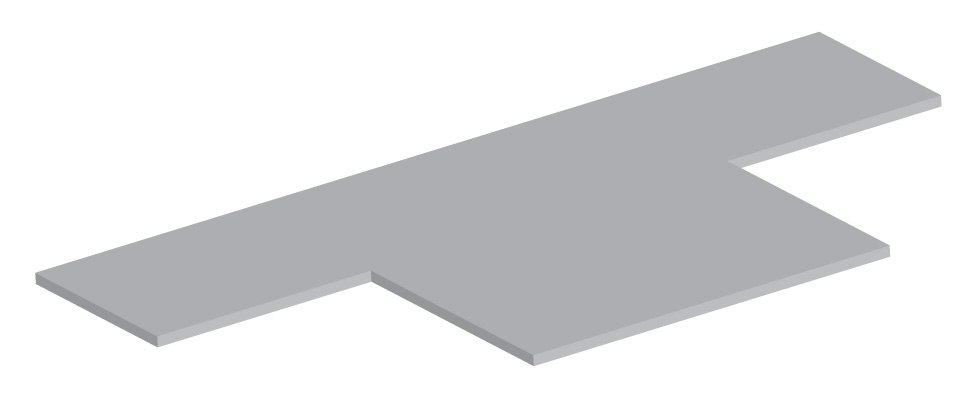

Пластина для крепления коробки Аbox
Применяется для крепления распределительных коробок Abox на ограждении кровли.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, К – крашеный (цвет указывается из каталога RAL).
 |
|
| Наименование | Диаметр водосточной трубы, мм |
| ТС.06-150 | 150 |
| ТС.06-200 | 200 |

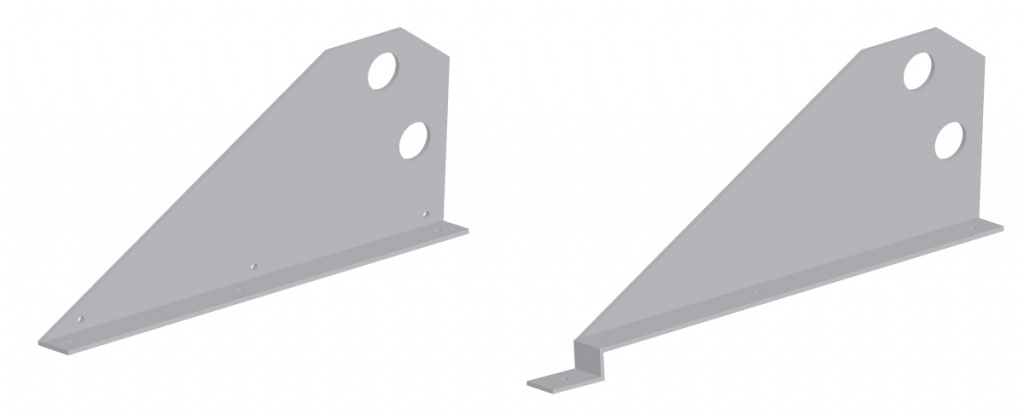

Кронштейн снегозадержания
Входит в состав системы снегозадержания.
Материал изготовления: сталь с лакокрасочным покрытием (цвет указывается из каталога RAL).
 |
|
| Наименование | Назначение |
| ТС.10.001 | Для металлопрофиля |
| ТС.10.002 | Для металлочерепицы |

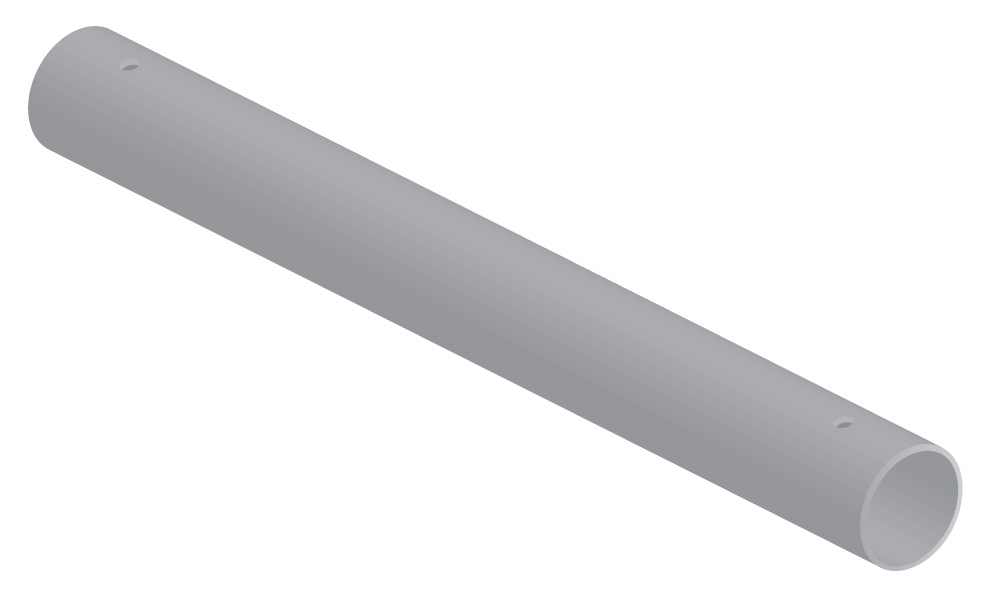

Труба снегозадержания ТС.10.003
Входит в состав системы снегозадержания.
Материал изготовления:: сталь с лакокрасочным покрытием (цвет указывается из каталога RAL).
 |
||
| Наименование | Длина, мм | Масса, кг |
| ТС.10.003-1500 | 1500 | 2,6 |
| ТС.10.003-2000 | 2000 | 3,5 |
| ТС.10.003-3000 | 3000 | 5,2 |

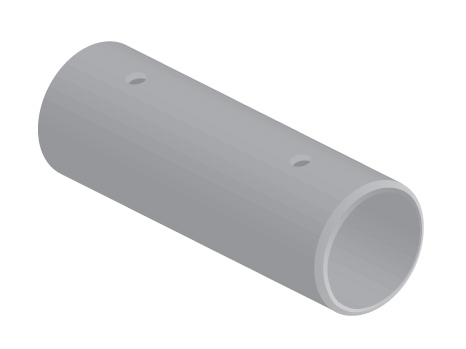

Втулка для труб снегозадержания ТС.10.004
Применяется для соединения труб снегозадержания между собой.

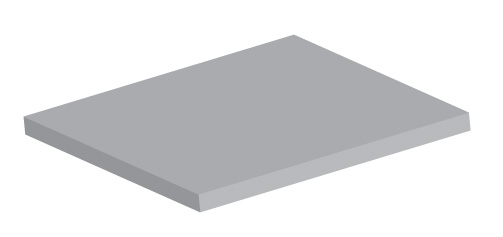

Уплотнение 40×40×4 ТС.10.006
Применяется при креплении кронштейна снегозадержания к кровле.
Комплекты снегозадержания
| Наименование МЦ | Состав комплекта | Кол-во |
| Комплект снегозадержания для металлопрофиля (длина 3 м) | Кронштейн снегозадержания (для металлопрофиля) ТС.10.001 | 4 шт. |
| Труба снегозадержания ТС.10.003-3000 | 2 шт. | |
| Уплотнение 40×40×4 ТС.10.006 | 12 шт. | |
| Саморез кровельный 5,5×51 | 12 шт. | |
| Комплект снегозадержания для металлочерепицы (длина 3 м) | Кронштейн снегозадержания (для металлочерепицы) ТС.10.002 | 4 шт. |
| Труба снегозадержания ТС.10.003-3000 | 2 шт. | |
| Уплотнение 40×40×4 ТС.10.006 | 12 шт. | |
| Саморез кровельный 5,5×51 | 12 шт. |

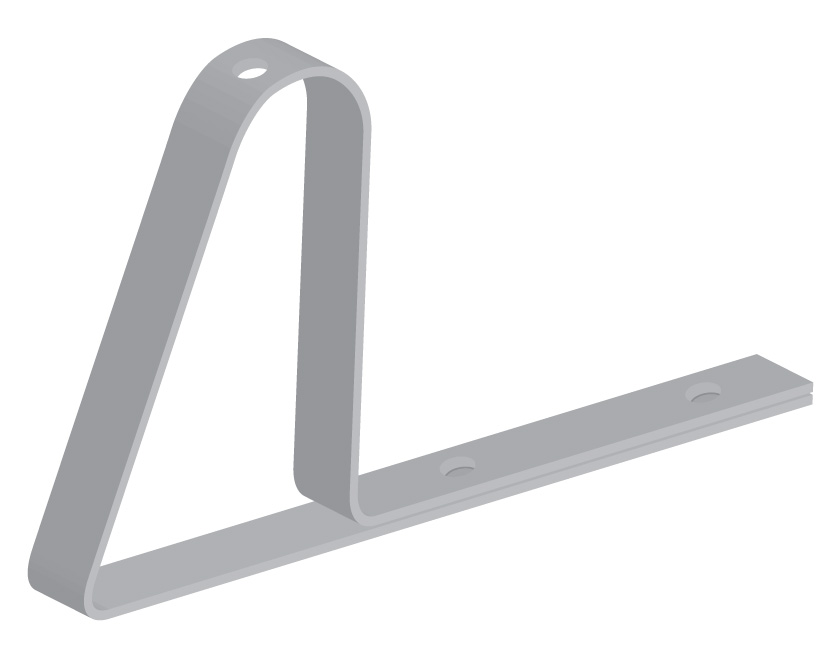

Кронштейн для крепления к трубе снегозадержания ТС.10.005
Кронштейн для крепления кабеля к системе снегозадержания.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь, К – крашеный (цвет указывается из каталога RAL).

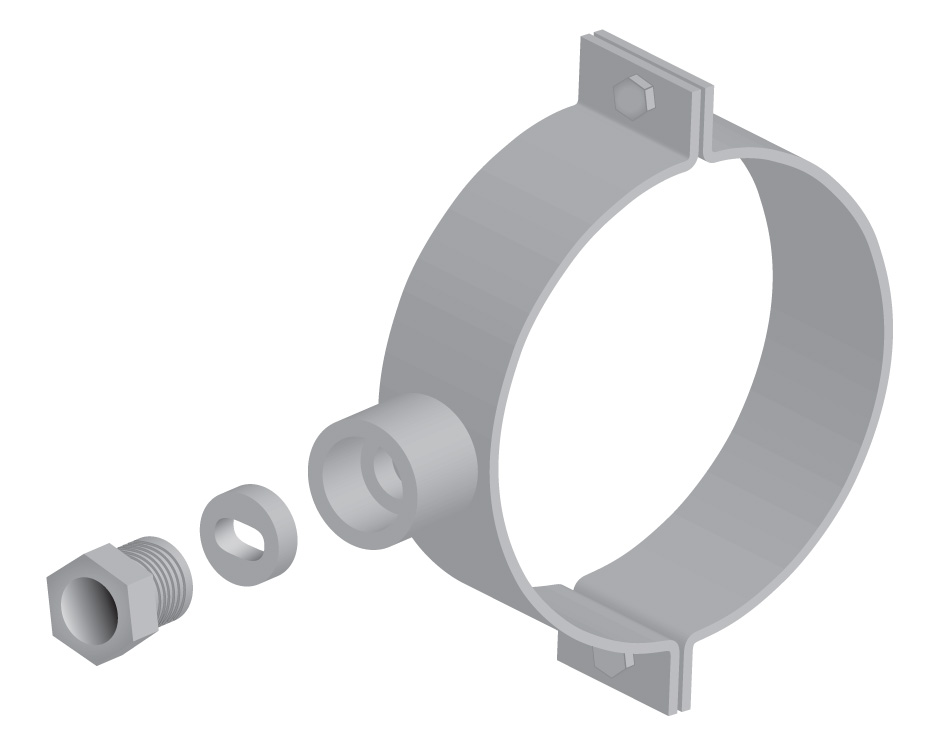

Хомут для ввода кабеля в трубу
Служит для герметичного ввода нагревательного кабеля в водосточную трубу.
 |
||
| Обозначение | Диаметр трубы, мм | Наруж. диаметр трубы, мм |
| ТС.12.001 | 100 | 108 |
| ТС.12.002 | 150 | 160 |

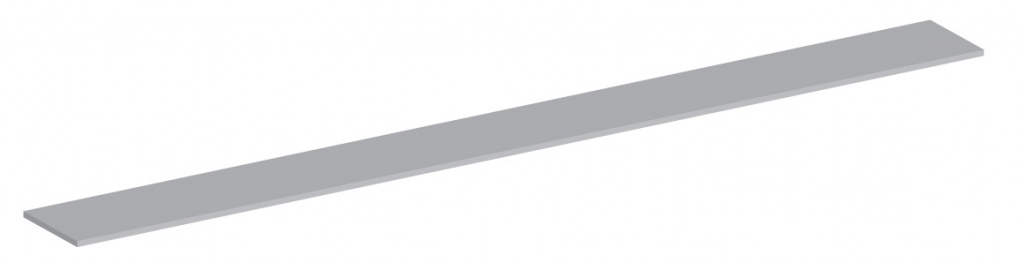

Полоса крепежная 0,5×15 мм и 1,5×15 мм
Имеет вспомогательное назначение (единица измерения – метр, отпускается длинами по 1,25 м).
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь, П – пластизол (только для толщины 0,5 мм).

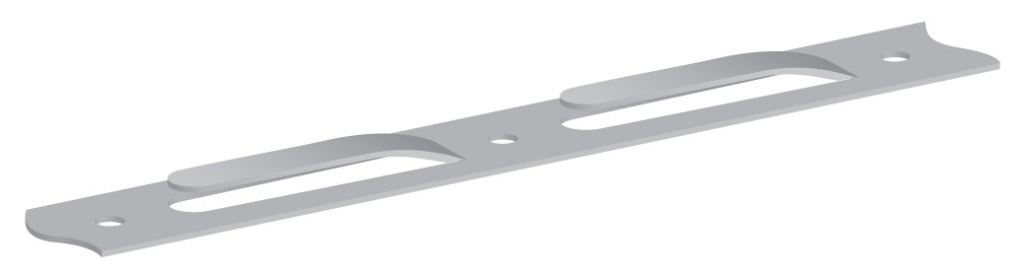

Полоса перфорированная 65
Применяется для крепления нагревательного кабеля в водосточных лотках и других элементах кровли (единица измерения – метр, отпускается длинами по 1,25 м).
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь (указывается при заказе).

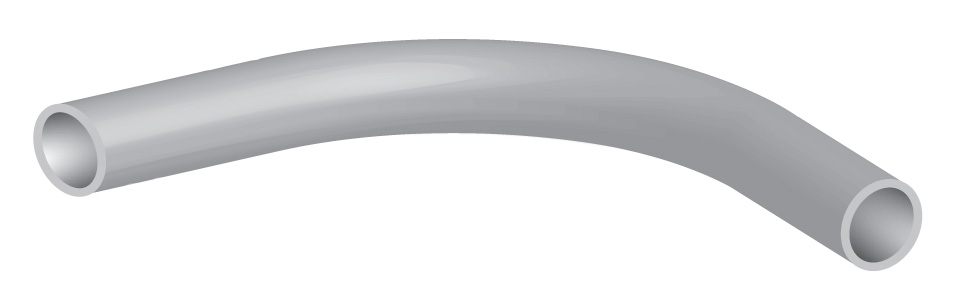

Колено трубное
Применяется для трассировки силовых и управляющих кабелей.
 |
||
| Обозначение | Внутр. диаметр трубы, мм | Радиус загиба, мм |
| ТС.08.001 | 15 | 65 |
| ТС.08.002 | 25 | 80 |
| ТС.08.003 | 32 | 100 |
